تعد التصنيع باستخدام الحاسب الآلي بمثابة تغيير جذري في التصنيع الحديث، مما يتيح إنتاج أجزاء معقدة للغاية ودقيقة. ومع ذلك، فإن تصميم الأجزاء ذات الجدران الرقيقة للتصنيع باستخدام الحاسب الآلي يمكن أن يؤدي إلى ارتفاع التكاليف بسبب تحديات مثل الانحراف والاهتزاز وتآكل الأدوات.
في هذه المقالة، سوف نستكشف كيف تؤثر الجدران الرقيقة على تكاليف التصنيع ونقدم استراتيجيات عملية لتقليل هذه النفقات مع الحفاظ على سلامة الأجزاء. ستتعلم نصائح تصميمية فعالة وإرشادات اختيار المواد وتقنيات التصنيع لتحسين تصميماتك لتحقيق كفاءة التكلفة.

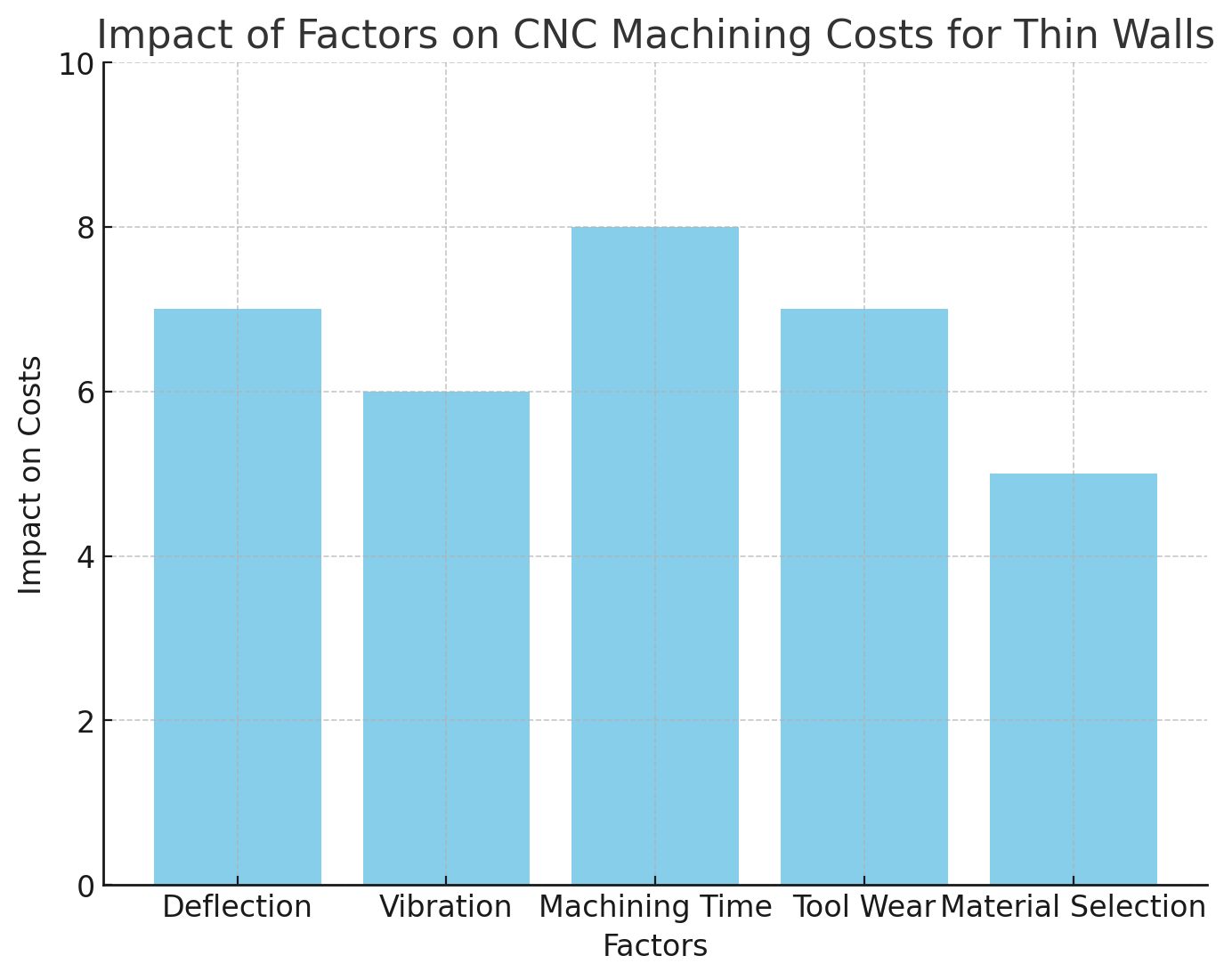

أحد التحديات الأساسية لتصنيع الجدران الرقيقة هو الميل إلى الانحراف والاهتزاز. الميزات الرفيعة أقل صلابة، مما يعني أنها يمكن أن تنحني تحت قوى القطع لأداة CNC. عندما تتعامل الأداة مع المادة، يؤدي انخفاض ثبات الجدران الرقيقة إلى حدوث اهتزازات، مما قد يؤثر على دقة الجزء النهائي. تتسبب هذه الاهتزازات أيضًا في تآكل الأدوات، وإبطاء عملية التصنيع، وتؤدي إلى عيوب في السطح، وكل ذلك يزيد من تكاليف الإنتاج.
تحدي | تأثير | حل |
انحراف | يؤدي إلى عدم دقة الأبعاد | استخدم جدرانًا أكثر سمكًا لتحسين الدعم |
اهتزاز | سوء الانتهاء من السطح | استخدام أدوات أكبر، وتحسين معلمات القطع |
ارتداء الأداة | زيادة وقت المعالجة | استخدم مواد أصعب وأدوات أكبر |
تشوه المواد | فقدان سلامة الجزء | اختر مواد ذات صلابة أفضل |
تتطلب الجدران الرقيقة أن تقوم آلة CNC بإجراء تمريرات متعددة مع قطع أخف لتقليل الانحراف. تعمل هذه العملية على إطالة الوقت الإجمالي للتصنيع وتتطلب سرعات قطع أبطأ، مما يؤدي إلى زيادة تكاليف التشغيل. بالإضافة إلى ذلك، يؤدي الاستخدام المستمر للأدوات في هذه المناطق الحساسة إلى تسريع تآكل الأدوات، مما يتطلب تغييرات متكررة للأدوات وزيادة التكاليف. مع مرور الوقت، يمكن لهذه الدورة من الآلات البطيئة واستبدال الأدوات أن تؤدي إلى تضخم تكاليف الإنتاج بشكل كبير.
يلعب اختيار المواد دورًا رئيسيًا في تصنيع CNC ذو الجدران الرقيقة. تتفاعل المواد المختلفة مع قوى القطع بطرق فريدة. تعتبر المواد الأكثر ليونة مثل الألومنيوم أسهل في التصنيع، مما يقلل من خطر الانحراف والاهتزاز. ومع ذلك، فإن المواد الأكثر صلابة مثل الفولاذ المقاوم للصدأ أو التيتانيوم تشكل تحديات إضافية. وقد تتطلب أدوات قطع خاصة، وسرعات قطع أبطأ، وتحكمًا أكثر دقة لإدارة تراكم الحرارة وتقليل تشوه المواد. يمكن أن يساعد اختيار المادة المناسبة في تحسين وقت المعالجة وتكاليفها، حيث توفر المواد الأكثر ليونة بشكل عام نسبة تكلفة إلى أداء أفضل.
مادة | تصنيف قابلية التشغيل الآلي | يوصى بها للجدران الرقيقة |
الألومنيوم (6061) | عالي | نعم |
نحاس (C360) | عالي | نعم |
الفولاذ المقاوم للصدأ | معتدل | لا |
بوم (ديلرين) | عالي | نعم |
نايلون | معتدل | لا |
لتقليل تحديات تصنيع الجدران الرقيقة، من الضروري تصميم الجدران بسمك وهندسة مناسبة. إن تصميم جدران أكثر سمكًا من الحد الأدنى النموذجي يوفر ثباتًا إضافيًا، مما يقلل من خطر الانحراف والاهتزاز. بالإضافة إلى ذلك، يعد ضمان النسب الصحيحة للجدار إلى الطول أمرًا بالغ الأهمية. التوصية الشائعة هي الحفاظ على طول الجدار بما لا يزيد عن أربعة أضعاف سمك الجدار لتجنب عدم الاستقرار أثناء التشغيل الآلي.
هناك طريقة أخرى لتقليل تكاليف التصنيع وهي استخدام أدوات أكبر. تسمح أدوات القطع الأكبر حجمًا بإزالة المواد بشكل أسرع وتشطيبات سطحية أفضل، مما يساعد على تقليل عدد التمريرات المطلوبة. تعمل هذه الأدوات أيضًا على تقليل تآكل الأدوات وتسريع عملية المعالجة الشاملة. ومع ذلك، يجب على المصممين التأكد من أن هندسة الأجزاء متوافقة مع الأدوات الأكبر لتجنب التداخل وضمان الدقة.
يعد دمج نصف القطر الداخلي في زوايا الأجزاء بمثابة نصيحة تصميمية أخرى تساعد في تقليل تكاليف التشغيل الآلي. تتطلب الزوايا الداخلية الحادة أدوات أصغر، مما يتطلب تمريرات متعددة وسرعات قطع أبطأ. ومن خلال إضافة أنصاف أقطار داخلية لا تقل عن ثلث عمق التجويف، يمكن للمصنعين استخدام أدوات أكبر تعمل بشكل أسرع وأكثر كفاءة، مما يقلل من وقت المعالجة وتآكل الأداة.
عند تصميم الأجزاء ذات الجدران الرقيقة، من الضروري تحقيق التوازن بين القوة والتكلفة. غالبًا ما توفر الجدران السميكة قوة أفضل ولكنها تأتي بتكلفة أعلى بسبب زيادة استخدام المواد ووقت التشغيل. ومع ذلك، يمكن أن تؤدي الجدران الرقيقة بشكل مفرط إلى عدم الاستقرار وزيادة تعقيد المعالجة. الهدف هو تحسين سمك الجدار لضمان تلبية الجزء لمتطلبات القوة الخاصة به دون تكبد تكاليف تصنيع غير ضرورية.
يمكن أن تختلف توصيات سمك الجدار اعتمادًا على المادة المستخدمة. بالنسبة للمعادن، عادةً ما يكون الحد الأدنى للسمك حوالي 0.8 مم كافيًا لتجنب الانحراف ووقت المعالجة الزائد. بالنسبة للمواد البلاستيكية، يوصى عادةً بسمك لا يقل عن 1.5 مم. يضمن ضبط سمك الجدار بناءً على المادة المستخدمة أن تكون الأجزاء فعالة من حيث التكلفة ومتينة، مما يؤدي إلى تجنب إعادة العمل غير الضرورية وتآكل الأدوات.
ضع في اعتبارك جزءًا بتصميم جدار رقيق حيث يتم ضبط سمك الجدار من 0.8 مم إلى 1.2 مم. في حين أن التصميم الأولي قد يبدو أكثر فعالية من حيث التكلفة، فإن التعديلات تؤدي إلى جزء أكثر استقرارًا أثناء التشغيل الآلي، مما يقلل من تآكل الأداة ووقت التشغيل الآلي. يمكن أن تؤدي هذه التغييرات الصغيرة إلى توفير كبير في التكاليف على مدار فترة الإنتاج، مما يثبت أن تحسين سمك الجدار هو استراتيجية بسيطة وفعالة لخفض التكلفة.
يعد الحد من أطوال الخيوط واستخدام الميزات القياسية طريقة فعالة أخرى لتقليل تعقيد المعالجة. يمكن أن تتطلب أطوال الخيوط المفرطة أدوات متخصصة وسرعات قطع بطيئة، وكلاهما يساهم في ارتفاع التكاليف. من خلال الالتزام بأحجام الحفر القياسية والحد من أطوال الخيوط بما لا يزيد عن ثلاثة أضعاف قطر الثقب، يمكن للمصممين تقليل أوقات الإعداد وتكاليف التصنيع مع الحفاظ على الأداء الوظيفي.
على الرغم من أنه من المغري إضافة عناصر تصميم معقدة لتحسين وظيفة الجزء أو مظهره، إلا أنه يجب التخلص من الميزات غير الضرورية لتقليل تعقيد المعالجة. يمكن لميزات مثل الأسطح المزخرفة أو التفاصيل الدقيقة أو الثقوب الصغيرة جدًا أن تضيف وقتًا غير ضروري للتصنيع وتآكلًا للأداة. من خلال التركيز على الميزات الأساسية، يمكن للمهندسين تبسيط التصاميم وخفض التكاليف دون المساس بالوظيفة المقصودة للجزء.
متطلبات التسامح | التأثير على التكلفة والوقت |
± 0.1 ملم | الحد الأدنى من الزيادة في التكلفة |
± 0.05 ملم | زيادة معتدلة في التكلفة |
± 0.01 ملم | زيادة كبيرة في التكلفة |
تعد آلات CNC متعددة المحاور، وخاصة الأنظمة ذات 5 محاور، فعالة بشكل لا يصدق في تصنيع الأجزاء ذات الجدران الرقيقة. تسمح هذه الآلات المتقدمة بقطع أكثر دقة من خلال وضع الجزء في اتجاهات متعددة أثناء عملية إعداد واحدة، مما يقلل الحاجة إلى إعادة التثبيت وتحسين كفاءة التصنيع. لا يؤدي استخدام الآلات متعددة المحاور إلى تقليل وقت الإنتاج فحسب، بل يعمل أيضًا على تحسين جودة الأجزاء، مما يجعلها حلاً فعالاً من حيث التكلفة لتصميمات الجدران الرقيقة المعقدة.
يمكن لتقنيات التصنيع التكيفية، جنبًا إلى جنب مع مسارات الأدوات المحسنة، أن تقلل بشكل كبير من الوقت اللازم لتصنيع الجدران الرقيقة. ومن خلال الضبط الديناميكي لمعلمات القطع استنادًا إلى البيانات في الوقت الفعلي، يمكن للمصنعين تقليل تآكل الأدوات وتقليل وقت المعالجة. يمكن أن يساعد برنامج CAM، مثل Fusion 360، في إنشاء مسارات أدوات فعالة تعمل على زيادة سرعات القطع إلى الحد الأقصى وتقليل النفايات، مما يؤدي إلى تقليل التكاليف.
تعتبر أنظمة المراقبة في الوقت الفعلي ذات قيمة كبيرة للتحكم في الجودة واكتشاف المشكلات المحتملة قبل أن تؤثر على سلامة الأجزاء. يمكن لأجهزة الاستشعار تتبع قوى القطع والاهتزازات وتقلبات درجات الحرارة، مما يسمح للمصنعين بضبط معلمات التشغيل الآلي بسرعة. يساعد هذا النهج الاستباقي على منع الأخطاء، وتقليل عمليات إعادة العمل، والحفاظ على الجودة المتسقة، مما يؤدي في النهاية إلى خفض تكاليف الإنتاج الإجمالية.
يمكن أن يكون تصنيع الجدران الرقيقة في التصنيع باستخدام الحاسب الآلي أمرًا صعبًا، ولكن مع الاستراتيجيات الصحيحة، يمكن تقليل التكاليف. إن تحسين سمك الجدار، واختيار المواد المناسبة، واستخدام التقنيات المتقدمة مثل الآلات متعددة المحاور يمكن أن يقلل بشكل كبير من تكاليف الإنتاج. من المهم للمصممين الموازنة بين القوة والأداء والتكلفة.
لمزيد من التحسين وخفض التكلفة، تقدم Onustec حلولاً مخصصة تساعدك على تبسيط الإنتاج مع تحسين أرباحك النهائية.
ج: إن التصنيع باستخدام الحاسب الآلي للجدران الرقيقة أمر صعب بسبب الانحراف والاهتزاز وتآكل الأدوات، مما يزيد من وقت المعالجة والتكلفة.
ج: لتقليل التكاليف، وتحسين سمك الجدار، واختيار المواد المناسبة، واستخدام أدوات أكبر لتصنيع فعال.
ج: بالنسبة للمعادن، يجب ألا يقل سمك الجدران عن 0.8 مم، وبالنسبة للمواد البلاستيكية 1.5 مم، لتجنب الوقت والتكاليف الزائدة للتصنيع.
ج: تتطلب الجدران الرقيقة تمريرات متعددة، مما يزيد من تآكل الأدوات، مما يطيل وقت المعالجة ويضيف تكاليف التشغيل باستخدام الحاسب الآلي.
ج: إن التصنيع باستخدام الحاسب الآلي متعدد المحاور يقلل من أوقات الإعداد ويحسن الدقة، مما يؤدي إلى كفاءة أفضل وتكاليف أقل لتصنيع الجدران الرقيقة.
ج: تعتبر المواد مثل سبائك الألومنيوم وبعض المواد البلاستيكية أسهل في التصنيع للجدران الرقيقة نظرًا لصلابتها وقابليتها للتشغيل الآلي، مما يقلل من التكاليف.
