هيكل الآلة

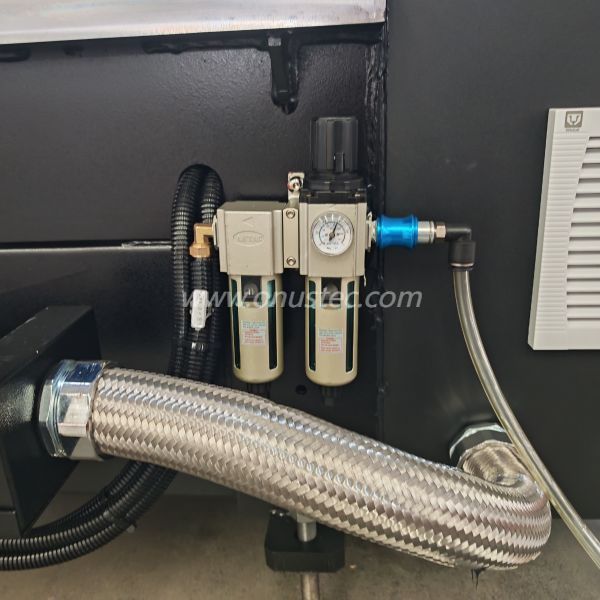

يحتوي مركز التصنيع باستخدام الحاسب الآلي ذو 5 محاور على هيكل سداسي المسارات مزدوج المحرك من النوع القنطري، يتكون من طاولة عمل، وسرير، وعمود، وشعاع، وصناديق منزلقة علوية وسفلية، وشرائح أمامية وخلفية، ونظام التحكم في ضغط الهواء، وجهاز تشحيم أوتوماتيكي، وفلتر تبريد أوتوماتيكي، وجهاز تجميع شرائح الألومنيوم، ويتكون نظام التحكم من مكتب التشغيل، ونظام التشغيل الصناعي، والكمبيوتر الشخصي، ونظام التحكم الكهربائي، وبرامج التشغيل والمكونات الأخرى.
تعريف كل محور إحداثي:
المحور السيني: يتحرك الجسر إلى اليسار واليمين عموديًا وأفقيًا (الشوط 8000 مم، 5 محاور 6700 مم)؛
المحور Y: تصميم منزلق عالي القوة على شكل حرف L، مزود بمسار خطي ثلاثي المحاور + برغي دقيق للدوران للأمام والخلف (الشوط 1350 مم، 5 محاور 600 مم)؛
المحور Z: تصميم صندوق مربع، مسار خطي مزدوج المحور على الجانب + برغي دقيق للدوران لأعلى ولأسفل (الشوط 630 مم، 5 محاور 500 مم)؛
المحور أ: حركة الدوران بأي زاوية ±120 درجة حول المحور السيني؛
المحور C: حركة الدوران في أي زاوية قدرها ±230 درجة حول المحور Z؛
هيكل المنضدة
تم تجهيز المحور X بحاجز تحديد موضع صفر مرجعي مزدوج النهاية، والذي يمكن تقسيمه إلى منطقتين عمل معالجة على اليسار واليمين، مما يسمح بتشغيل المكوك بكفاءة دون انقطاع أثناء المعالجة، مما يحسن بشكل كبير من كفاءة الإنتاج.
رأس متعدد الوظائف ذو 5 محاور
إنها تعتمد رأسًا ذو 5 محاور مصبوبة بدقة مصممة بشكل احترافي، ومجهزة بمغزل عالي السرعة 24000 دورة في الدقيقة وعزم دوران عالي 12.0 كيلو وات، ومجهزة بشفرة منشار بقطر 400 مم لتحقيق معالجة متعددة الوظائف للنشر والحفر والطحن والتنصت، إلخ.
حل برمجي فعال للأوراق غير الورقية
لقد تم تجهيزه بنظام Siemens الصناعي الألماني المستقر والمتقدم وجهاز الكمبيوتر للتحكم في التشغيل، وسوف يوفر حل برمجيات غير ورقي فعال اختياري، والذي تم تطويره بشكل مشترك من قبل فريق خبراء البرمجيات Onustec وفريق خبراء البرمجيات الألماني والإيطالي.
يمكن للبرنامج إنشاء برنامج المعالجة لنظام التشغيل الصناعي تلقائيًا من ملفات الخطوة ثلاثية الأبعاد، ويمكنه أيضًا تقسيم أقسام المعالجة وإجراءات تجنب المشابك تلقائيًا، مما يوفر الكثير من تكلفة العمالة ويحسن الكفاءة ويتجنب الأخطاء المحتملة عن طريق محاكاة الكيان بنسبة 1:1.
مجلة الأدوات ونظام الكشف عن الأدوات وقياسها

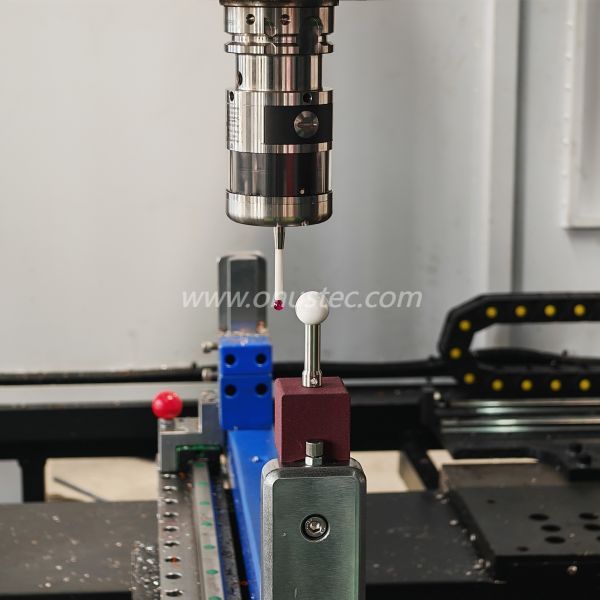

تضمن مجلة الأدوات من النوع المظلي المصممة بشكل احترافي مع التحكم المؤازر الدقيق تغيير الأداة المستقر والفعال في أي موضع؛ تم تجهيز الماكينة بنظام الكشف والقياس التلقائي للأداة، ويمكنها قراءة طول الأداة تلقائيًا من خلال نظام ردود الفعل للإشارة مع التشغيل السهل والفعال.
نظام تجنب لقط التلقائي
إنها تعتمد نظام تجنب التثبيت التلقائي المتقدم والآمن، وسوف تتعرف تلقائيًا على الرذائل وتحريكها إلى الوضع المتاح أثناء وجود تعارضات بين الأداة والرذائل أثناء التشغيل، وتوفر تشغيلًا أكثر أمانًا وأعلى كفاءة.
نظام التبريد التلقائي
تم تجهيز المغزل بجهاز تبريد احترافي لدرجة حرارة ثابتة لضمان عدم ارتفاع درجة حرارة المغزل أثناء المعالجة؛
كما تم تجهيز نظام التحكم والخزائن الكهربائية بأنظمة تبريد بالعادم الحراري؛
الآلة مجهزة بنظام رش تبريد للأداة، يعمل النظام على إطالة عمر الأداة وتحسين إنهاء المعالجة.
نظام التشحيم التلقائي
تعتمد قضبان توجيه الأدوات الآلية والمسامير الكروية نظام تزييت أوتوماتيكي لتزويد الزيت المركزي المضغوط، وهي مجهزة بصمام تنظيم حجم الزيت، وهو بسيط ومريح في التشغيل؛
يتم تركيب جميع دوائر الزيت بأنابيب نحاسية، والتي تتميز بالمتانة، ويحقق التحكم في تشغيل النظام إمدادًا وتشحيمًا مركزيًا تلقائيًا للزيت؛
يتم تشحيم محامل المغزل الكهربائية والمخفضات والمحامل اللولبية بشحم زيتي خاص عالي الجودة، وهو مستقر ومتين.
السلامة والحماية
إنها مجهزة بنظام حماية السلامة التعريفي بالأشعة تحت الحمراء عالي الحساسية، وسيبدأ النظام في العمل بمجرد تشغيل الآلة؛ بمجرد دخول أي شخص إلى منطقة الحماية هذه أثناء التشغيل، ستتوقف الآلة على الفور، ولن تبدأ الآلة حتى يتم الضغط على زر التحرير؛ بالإضافة إلى ذلك، فهي تتمتع أيضًا بباب إنتاج شفاف معزز للسلامة.
تصميم إزالة الرقائق والإضاءة والمظهر
إنها مجهزة بصناديق تجميع الرقائق المنقولة ومصباح الإضاءة داخل رأس الماكينة المتحرك لمنطقة المعالجة، مما يمكن أن يحسن السلامة ويلبي احتياجات العمل الليلي؛ كما أنها مزودة بضوء تحذير ثلاثي الألوان للإشارة إلى ثلاثة أوضاع: أ. تحت التشغيل، ب. اكتمال العملية، ج. إنذار خطأ. مظهر الآلة بأكملها مصنوع من طلاء خبز متين وعالي الجودة بدرجة حرارة عالية.
سمات
· مركز التصنيع باستخدام الحاسب الآلي ذو 5 محاور
· مصممة للتصنيع الاقتصادي والفعال لمقاطع الألمنيوم والفولاذ الرقيقة الجدران
· يتم تنفيذ جميع العمليات، مثل التوجيه والحفر والتنصت والطحن والتحزيز والنشر، أثناء
شريط التشكيل الجانبي ثابت لحماية أسطح التشكيل الجانبي
· يمكن إجراء قطع الزاوية المركبة والحفر والطحن على مواد ذات شكل خاص ذات قوس مزدوج، والتي
يحل مشكلة معالجة المواد ذات الشكل الخاص للأبواب والنوافذ والجدران الساترة
· تصنيع 6 جوانب. من الأسفل برأس زاوية (اختياري)
· مجهزة بـ 8 أدوات + شفرة منشار كبيرة واحدة إلى جانب مجلة أدوات المظلة مما يسمح بالتصنيع السريع والأداة القصيرة
تغيير الوقت، وبالتالي تحسين دورات التصنيع
· نظام تجنب المشبك التلقائي يتجنب تصادم المغزل أثناء المعالجة الجانبية، وفي نفس الوقت يلبي
معالجة دورة المواد المختلفة؛
· يمكن للمحور A المعالجة في أي زاوية تبلغ ±120 درجة، ويمكن للمحور C المعالجة في أي زاوية تبلغ ±230 درجة
· برنامج برمجة PowerCam المتقدم وبرامج إدارة المصانع الرقمية بدون طيار
يتم تحديد الواجهة لتحقيق عملية البرمجة التلقائية بدون ورق (اختياري).
· رف تروس وترس ثابت ومتين للطحن عالي الدقة، لولبي كروي، دليل خطي يضمن السلاسة والثبات
تصنيع دقيق.
· نظام التشغيل الصناعي المزدوج الإبداعي ونظام تشغيل النوافذ لمزيد من الخيارات المريحة
عملية اختيارية
· حماية ستارة الضوء الإلكترونية لسلامة المشغل
· منطقتا عمل منفصلتان تمكنان من التشغيل الآلي في عملية المكوك (اختياري)
· جهاز كمبيوتر مريح ومنافذ USB واتصال بالشبكة - اختياري
· نظام تزييت الزيت المركزي التلقائي
· باب الحماية
· حساس ستارة الضوء
· مصباح تحذير 3 ألوان
· مقبض عجلة التحكم عن بعد
· جهاز تحكم 5 محاور
خيارات
· عملية مكوكية للعمل على الجانبين
· زاوية توجيه الرأس للتصنيع من الأسفل
· مستشعر الأدوات التلقائي وقياس الطول
· نظام النقل للرقائق التلقائية
· الماسح الضوئي الباركود
طابعة تسمية
· حاملي الأدوات
· كوليت تشاك
· رأس المنشار
· أدوات
