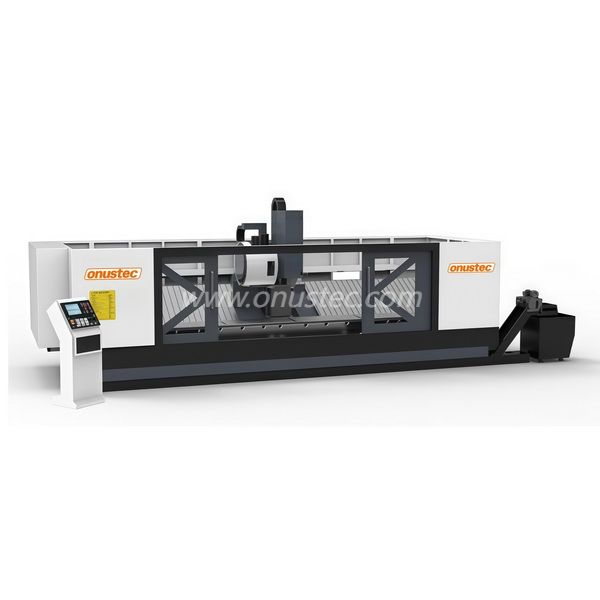

3 محاور BT40 مركز ملفات تعريف CNC الثقيلة

loading

حصة ل:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
ينطبق مركز تصنيع ملفات تعريف CNC المكونة من 3 محاور BT40 على Machinining المعدني المصنوع من الألومنيوم الصناعي ، وهو يتبنى مفاهيم التصميم الإبداعي وتقنيات الإنتاج وفقًا للمعايير الأوروبية العالية والتحسين المستمر.

إنه يتبنى النظام الصناعي Siemens Professional Germany مع واجهة محادثة Man-Machine سهلة تشغيلها ، وأجهزة كمبيوتر Windows إضافية إبداعية على محطة التحكم لتحرير البرنامج مع ملفات DXF ، والملفات الخطوة (البرمجيات ثلاثية الأبعاد اختيارية) إلى نظام NC.

إنها تتبنى رأس آلة الصب وجهاز التثبيت ، بالإضافة إلى مغزل شهير للغاية ، والمزج المحرك ، وبرغي الكرة ، ورف التروس ، والمرشد الخطي ، وخاصةً تقنيات هندسة التجميع المهنية القوية المدربة جيدًا ، مما يضمن نطاق المعالجة الكبير لمرافحة التعريف الكبيرة والمنحنى المركب ودقة عالية للآلة لمتطلبات المعالجة العالية.
توافر الحالة:
الكمية:

سمات

· مركز تصنيع الملف الشخصي المكون من 3 محاور الثقيلة

· مصممة للتصنيع الاقتصادي والفعال للملفات التعليمية المصنوعة من الألومنيوم والفولاذ الحديد

· يتم تنفيذ جميع العمليات ، مثل التوجيه ، والحفر ، والتنصت ، وطحن الخيوط ، والنشر والنشر ، بينما يكون شريط الملف الشخصي ثابتًا لحماية أسطح الملف الشخصي

· 24 أداة تتيح مجلة Fast Disc Tool Magazine للآلات السريعة وتغيير الأدوات القصيرة ، وبالتالي تحسين دورات الآلات

· BT40 يوفر المغزل قدرة آلات قوية للتطبيقات المختلفة

· محور C الدوار متاح للآلات المستمرة من -90 درجة إلى +90 درجة (اختياري)

· اثنين من منطقتين عمل منفصلان يتيحان الآلات في عملية المكوك (اختياري)

· أبواب حماية شبه محصورة للتشغيل الآمن

· نظام تزييت الزيت المركزي التلقائي

وحدة تحكم 3 محاور


خيارات

· عملية مكوكية للعمل على جانبين

· رأس توجيه الزاوية للآلات من الأسفل

· مستشعر الأدوات التلقائي وقياس الطول

· نظام النقل للرقائق التلقائية

· الماسح الضوئي الباركود

طابعة تسمية

· حاملي الأدوات

· كوليت تشاك

كوليت

شفرات رأيت

· أدوات


رقم النموذج

OYT-BT40

السفر

X- المحور

4500mm

المحور ص

500mm

محور z

500mm

المسافة من نهاية المغزل إلى العمل

120mm

قابلية العمل

البعد (ل*ث)

4500 × 600 مم

الأعلى. تحمل الوزن

5000 كجم

T الأخدود عرض

18mm

ر الأخدود Qty./Center dis.

4pcs/140mm

تغذية

محور

X

Y

Z

سرعة سريعة

60 م/دقيقة

28m/دقيقة

28m/دقيقة

الأعلى. سرعة التغذية

60 م/دقيقة

28m/دقيقة

28m/دقيقة

سرعة الآلات

0-15000mm/دقيقة

0-15000mm/دقيقة

0-15000mm/دقيقة

دقة تحديد المواقع

± 0.05mm

± 0.03mm

± 0.03mm

إعادة وضع الدقة

± 0.03mm/300mm

± 0.03mm/300m

± 0.03mm/300mm

محرك المؤازرة

قوة

3.0kw

3.0kw

3.0kw

سرعة

3000 دورة في الدقيقة

3000 دورة في الدقيقة

3000 دورة في الدقيقة

مغزل

قوة

11.0KW الميكانيكية

سرعة

12000 دورة في الدقيقة

نوع القيادة

مباشر

مستوى التوازن

G1 (ISO1940)

اتجاه التجميع

رَأسِيّ

مجلة الأداة

نوع المجلة

القرص

أداة شانك

BT40

سعة

24

أداة تغيير الأداة

2S

حد الأداة

الأعلى. ديا.

ф80mm

الأعلى. طول

350mm

الأعلى. وزن

8000 جم

مزود الطاقة

الجهد االكهربى

415V/380V/220V وفقًا للمتطلبات

متطلبات المحول

25 كيلو فولت أمبير

مصدر الهواء

0.6mpa ~ 0.9mpa 600l/min

تبريد

يعالج

نظام تبريد إعادة تدوير المياه/0.65 كيلو واط

مغزل

تبريد الزيت

تشحيم

برغي الكرة

نظام تزييت الزيت الأوتوماتيكي

دليل خطي

نظام تزييت الزيت الأوتوماتيكي

جمع الغبار

معيار

درج دفع يدوي

خياري

نظام ناقل الرقائق 0.75 كيلو واط

حماية

حماية الآلة

باب الحماية شبه ختم

دليل حماية السكك الحديدية

X Concertina Movement Protection

بيانات الجهاز

البعد (LXWXH)

6900mmx2800mmx3300mm

وزن

6500 كجم

متطلبات التشغيل

كهرباء

30kw 3phase

درجة حرارة البيئة

5 ~ 40 C. درجة

رطوبة البيئة

30 ~ 70

شدة الاهتزاز

<0.5g

حماية من الغبار العائم ، الهواء التآكل

مقاومة التأريض

<10Ω
