بنية الآلة

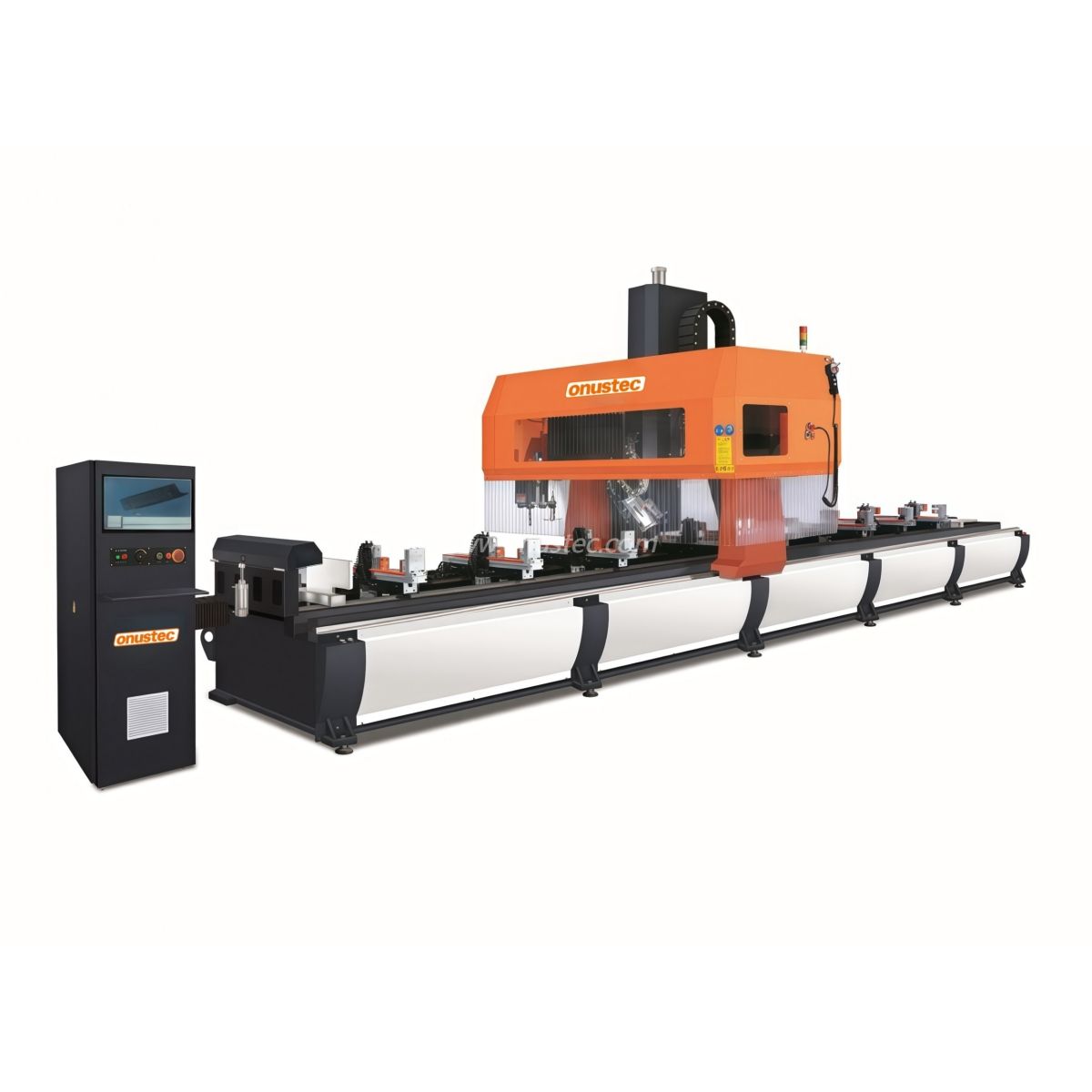

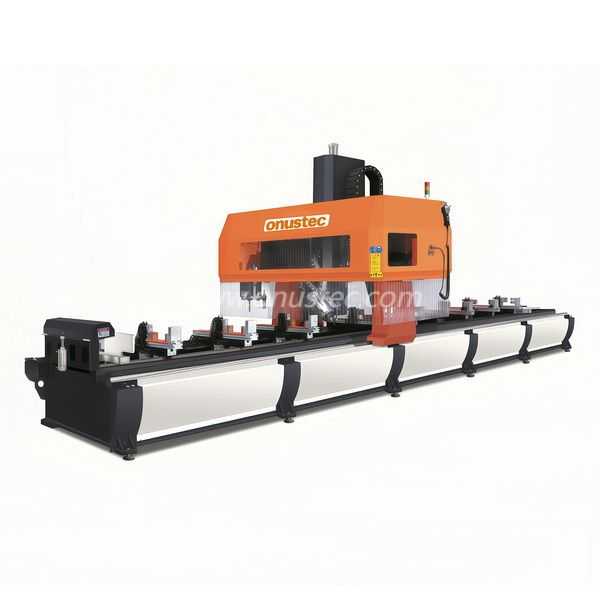

يحتوي مركز Machining CNC من 4 محاور على هيكل مضاعف من نوع Gantry من نوع Gantry ، ويتألف من قابلية للعمل ، والسرير ، والعمود ، والحزمة ، وصناديق الانزلاق العلوية والسفلية ، وجهاز الشريحة الأمامية والخلفية ، ونظام التحكم في ضغط الهواء ، وعملية التشغيل التلقائية ، وعملية التبريد التلقائي ، وبرنامج التشغيل التلقائي ، عناصر.
تعريف كل محور إحداثي:
المحور السيني: يتحرك الجنة اليسرى واليمين بشكل رأسي وأفقي (السكتة الدماغية 72000 مم ، 4 محاور 7000 مم) ؛
المحور ص: تصميم شريحة على شكل حرف L عالي القوة ، مزود بمسار خطي ثنائي المحور + المسمار الدقيق للدوران للأمام والخلف (السكتة الدماغية 1400 مم ، 4 محاور 600 مم) ؛
المحور z: تصميم مربع مربع ، المسار الخطي ذو المحاور المزدوجة على المسمار الجانبي + الدقة للدوران لأعلى ولأسفل (السكتة الدماغية 780 مم ، 400 مم) ؛
بنية قابلة للتطبيق
تم تجهيز المحور السيني بضربة مرجعية لمواقع الإيقاف المزدوج ، والتي يمكن تقسيمها إلى مناطق عمل معالجة على اليسار واليمين ، مما يتيح تشغيل المكوك الفعال دون انقطاع أثناء المعالجة ، مما يحسن كفاءة الإنتاج بشكل كبير.
رأس آلة الصب والمغزل القوي

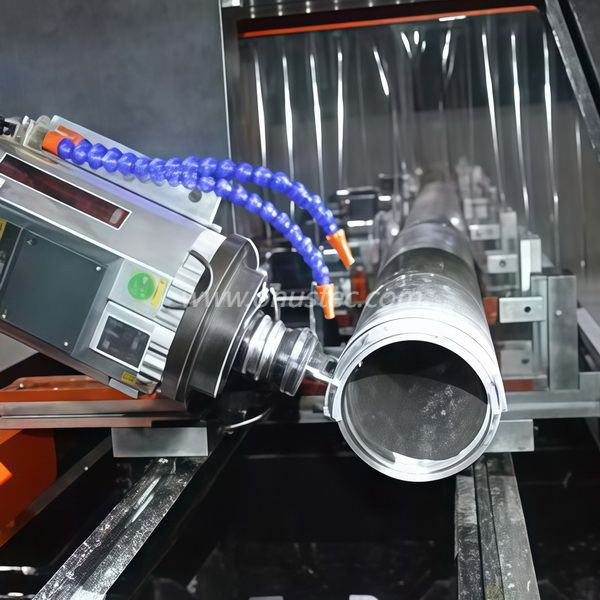

يتبنى رأس آلة الصب الدقيقة المصممة بشكل احترافي ، مزود بمغزل قوي على ارتفاع 24000 دورة في الدقيقة 12 كيلو وات من الدوران العالي العالي لتحقيق معالجة عالية الكفاءة للطحن ، الحفر ، النقش والقطع ، إلخ.
حل كفاءة في البرمجيات الورقية
إنها مجهزة بنظام أتمتة الطاقة الألماني المستقر والمتقدم وجهاز الكمبيوتر للتحكم في التشغيل، وسوف توفر حل برمجيات غير ورقي فعال اختياري، والذي تم تطويره بشكل مشترك من قبل فريق خبراء البرمجيات Onustec وفريق خبراء البرمجيات الألماني والإيطالي.
يمكن للبرنامج تلقائيًا إنشاء برنامج المعالجة لنظام التشغيل الصناعي من ملفات الخطوة ثلاثية الأبعاد ، ويمكنه أيضًا تقسيم أقسام المعالجة تلقائيًا وإجراءات تجنب المشبك ، ويوفر الكثير من تكلفة العمالة ويحسن الكفاءة وتجنب الأخطاء المحتملة بمحاكاة كيان النسبة 1: 1.
مجلة الأدوات ونظام الكشف عن الأدوات وقياسه

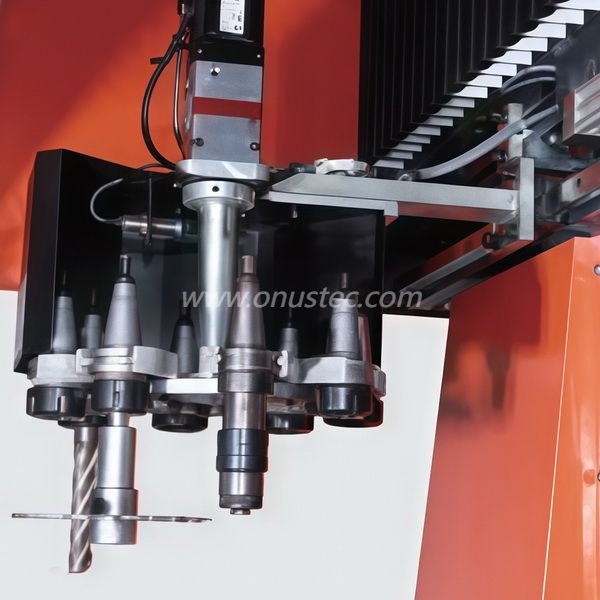

تضمن مجلة TOLE TYPE TYPE LINEAR المصممة احترافية مع 8 أدوات الأداة المستقرة والفعالة في أي موضع ؛ تم تجهيز الجهاز بنظام الكشف عن الأدوات التلقائي وقياسه ، ويمكنه قراءة طول الأداة تلقائيًا من خلال نظام ملاحظات الإشارة مع تشغيل سهل وفعال.
نظام تجنب التثبيت التلقائي
إنها تعتمد نظام تجنب التثبيت التلقائي المتقدم والآمن، وسوف تتعرف تلقائيًا على الرذائل وتحريكها إلى الوضع المتاح أثناء وجود تعارضات بين الأداة والرذائل أثناء التشغيل، وتوفر تشغيلًا أكثر أمانًا وأعلى كفاءة.
نظام التبريد التلقائي
يحتوي المغزل على وظيفة تبريد الهواء لضمان عدم ارتفاع درجة حرارة المغزل أثناء المعالجة ؛
تم تجهيز نظام التحكم والخزائن الكهربائية أيضًا بأنظمة تبريد العادم الحراري ؛
تم تجهيز الجهاز بنظام رذاذ تبريد الأدوات ، ويمدد النظام عمر الأداة ويحسن الانتهاء من المعالجة.
نظام التشحيم التلقائي
تتبنى قضبان دليل الأدوات الآلية ومسامير الكرة نظام تشحيم أوتوماتيكي لتوريد الزيت المركزي المضغوط ، ومجهز بصمام تنظيم الزيت ، وهو أمر بسيط ومريح للعمل ؛
يتم تثبيت جميع دوائر النفط مع أنابيب النحاس ، والتي تكون متينة ، ويدرك التحكم في تشغيل النظام إمدادات الزيوت المركزية التلقائية وتزييتها ؛
يتم تشحيم محامل المغزل الكهربائية والمحامل المخفضة والمسمار مع شحم الزيت الخاص بالزيت عالي الجودة ، وهو مستقر ودائم.
السلامة والحماية
إنه مزود بنظام ستارة ضوء حماية السلامة الحثية العالية للحساسية بالأشعة تحت الحمراء ، وسيبدأ النظام في العمل بمجرد تشغيل الماكينة ؛ بمجرد دخول أي شخص إلى منطقة الحماية هذه أثناء التشغيل ، ستتوقف الجهاز على الفور ، لن يبدأ الجهاز حتى يتم الضغط على زر الإصدار ؛ إلى جانب ذلك ، فإنه يحتوي أيضًا على باب حماية الرفع الشفاف من أجل السلامة.
تصميم إزالة الرقائق والإضاءة والمظهر
إنه مزود بصناديق مجموعة رقائق متحركة ومصباح إضاءة داخل رأس الماكينة المتحركة للمعالجة ، والتي يمكن أن تحسن السلامة وتلبية احتياجات العمل الليلي ؛ كما أنه مجهز بإضاءة تحذير من ثلاثة ألوان للإشارة إلى ثلاث أوضاع: أ. تحت العملية ، ب. عملية الانتهاء ، ج. إنذار الخطأ يتكون ظهور الجهاز بأكمله من لوحة الخبز المتينة ذات درجة الحرارة العالية.
سمات
· مركز تصنيع ملف تعريف CNC 4 محاور
· مصممة للتصنيع الاقتصادي والفعال للألمنيوم والملفات الفولاذية ذات الجدران الرقيقة
· يتم تنفيذ جميع العمليات ، مثل التوجيه ، والحفر ، والتنصت ، وطحن الخيوط ، والرقم والنشر ، بينما
شريط الملف الشخصي ثابت لحماية أسطح الملف الشخصي
· التصنيع بجميع الأدوات بزوايا قابلة للتعديل بشكل مستمر من -95 درجة إلى +95 درجة
يتيح مجلة MUMBRELLA Tool Magazine 8 مواقف المظلات للآلات السريعة وتغيير الأدوات القصيرة ، وبالتالي
تحسين دورات الآلات
· نظام تجنب المشبك التلقائي يحسن الكفاءة والسلامة
· برنامج Onustec Powercam مع عرض رسومي ثلاثي الأبعاد لقطع العمل (اختياري)

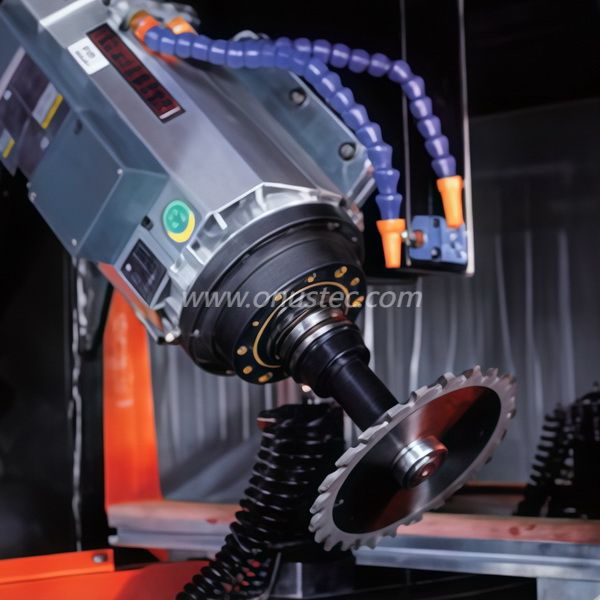

· يمكن تجهيز المجلة بشفرة منشار ذات فتحة T كبيرة مقاس 150 مم من أجل الطحن النهائي للمقاطع الجانبية.

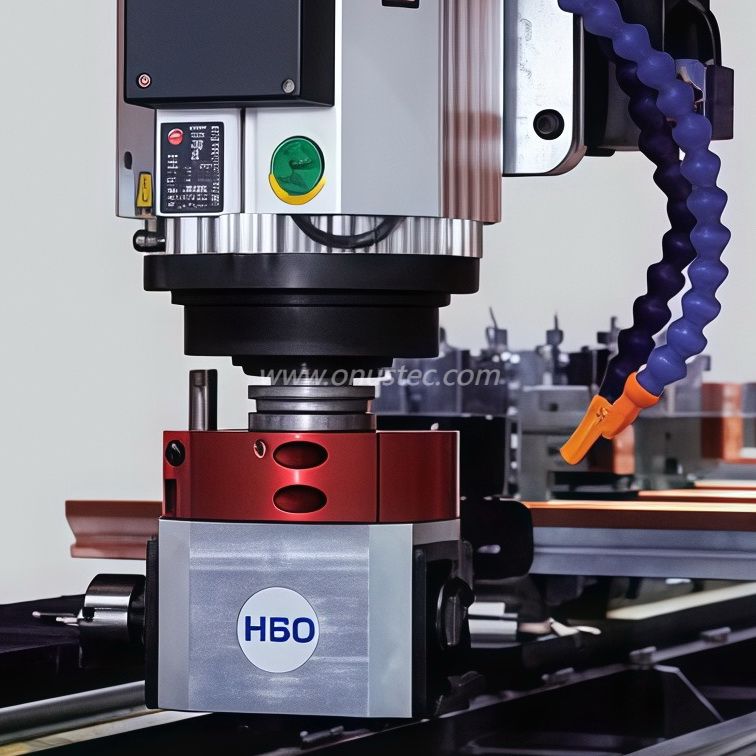

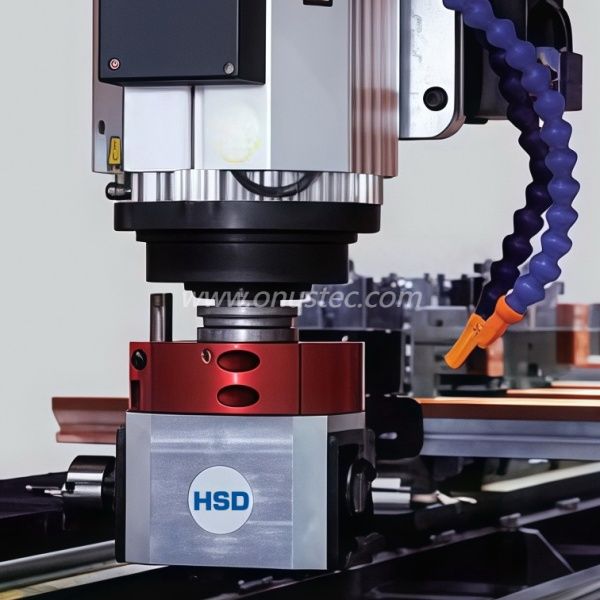

تتوفر رؤوس الزاوية للآلات المزدوجة والنهاية (0 ° - 90 ° - 180 ° - 270 °) (اختياري)
· يمكّن مجالان عمل منفصلان الآلات المستمرة في عملية المكوك (اختياري)
· نظام التشغيل الصناعي المزدوج الإبداعي ونظام التشغيل Windows
· حماية ستارة الضوء الإلكترونية لسلامة المشغل
· اثنين من منطقتين عمل منفصلان يتيحان الآلات في عملية المكوك (اختياري)
· الكمبيوتر الشخصي المريح ومنافذ USB واتصال الشبكة
· نظام تزييت الزيت المركزي التلقائي
باب الحماية
مستشعر الستار الخفيف
مصباح تحذير 3 ألوان
وحدة تحكم 4 محاور
خيارات
· عملية مكوكية للعمل على جانبين
· رأس توجيه الزاوية للآلات من الأسفل
· شفرة الفتحة للطحن ملف تعريف الطحن و Mullion
· مستشعر الأدوات التلقائي وقياس الطول
· نظام النقل للرقائق التلقائية
· الماسح الضوئي الباركود
طابعة تسمية
· حاملي الأدوات
· كوليت تشاك
· رأى الرأس
· أدوات
