Onustec
بنية الآلة

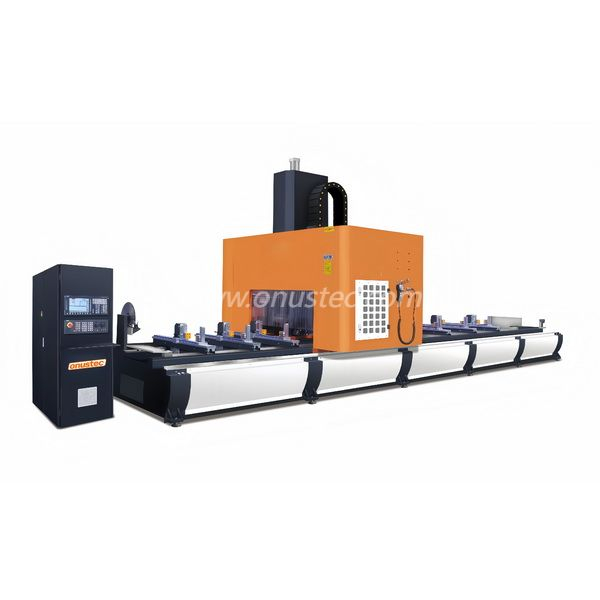

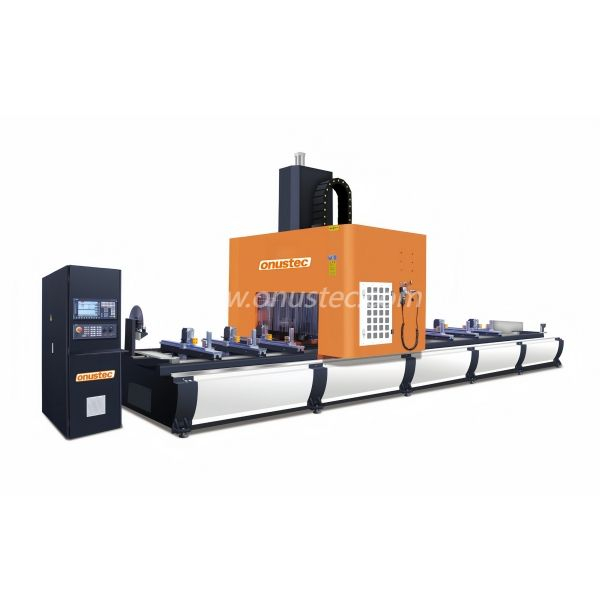

يحتوي مركز تصنيع CNC ذو 5 محاور على بنية من ستة مسارات من نوع Gantry ، والتي تتكون من قابلية للعمل ، والسرير ، والعمود ، والصناديق ، والصناديق المنزلق العلوية والسفلية ، والشرائح الأمامية والخلفية ، ونظام التحكم في ضغط الهواء ، أو نظام التشغيل التلقائي ، أو نظام التشحيم التلقائي ، ومرشح التبريد التلقائي.
تعريف كل محور إحداثي:
المحور السيني: يتحرك الجسر إلى اليسار واليمين عموديًا وأفقيًا (شوط 8000 مم، 5 محاور 6700 مم)؛
المحور Y: تصميم منزلق عالي القوة على شكل حرف L، مزود بمسار خطي ثلاثي المحاور + برغي دقيق للدوران للأمام والخلف (الشوط 1350 مم، 5 محاور 600 مم)؛
المحور Z: تصميم صندوق مربع، مسار خطي مزدوج المحور على الجانب + برغي دقيق للدوران لأعلى ولأسفل (الشوط 630 مم، 5 محاور 500 مم)؛
المحور أ: حركة الدوران بأي زاوية ±120 درجة حول المحور السيني؛
محور C: حركة الدوران في أي زاوية ± 230 درجة حول المحور z ؛
بنية قابلة للتطبيق
تم تجهيز المحور السيني بضربة مرجعية لمواقع الإيقاف المزدوج ، والتي يمكن تقسيمها إلى مناطق عمل معالجة على اليسار واليمين ، مما يتيح تشغيل المكوك الفعال دون انقطاع أثناء المعالجة ، مما يحسن كفاءة الإنتاج بشكل كبير.

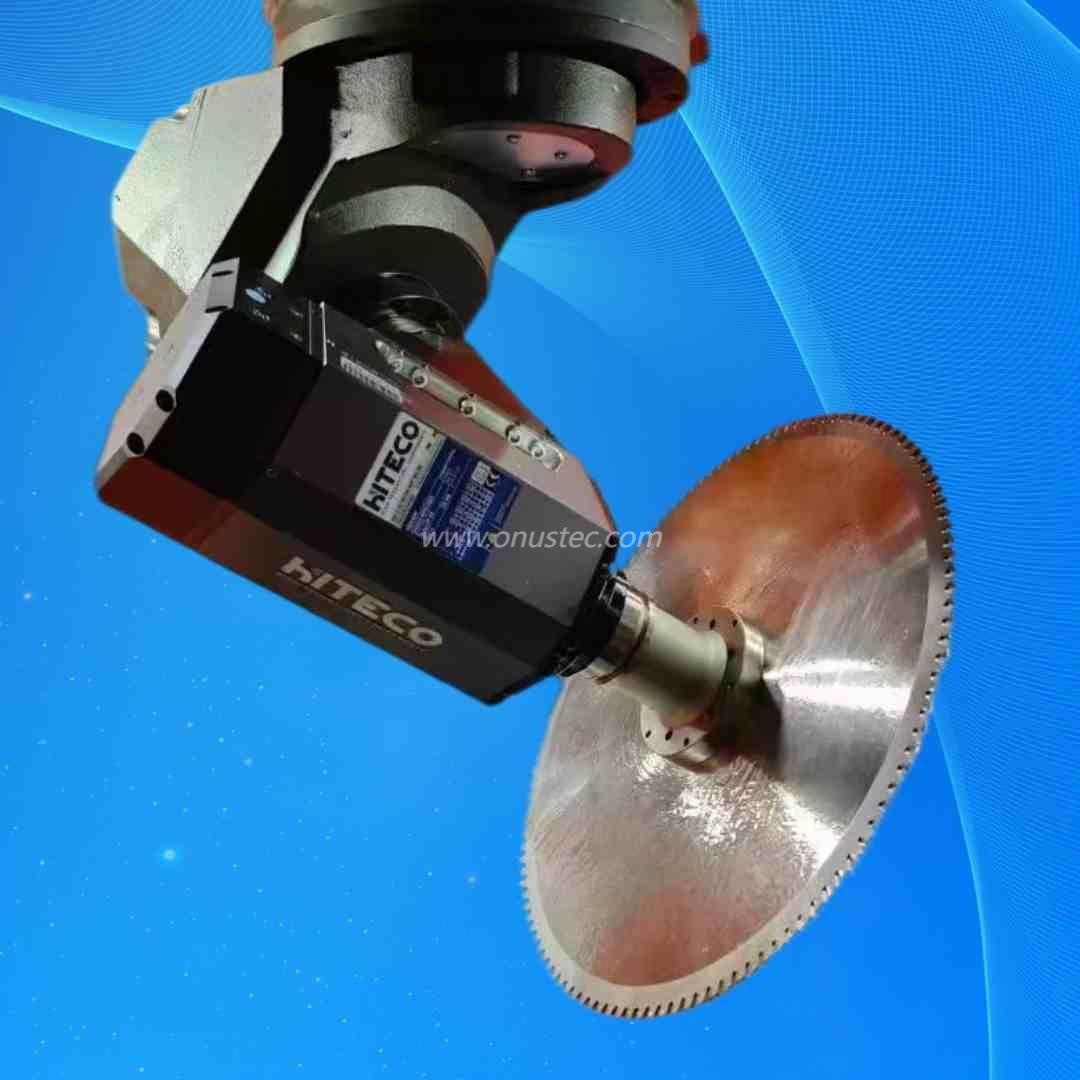

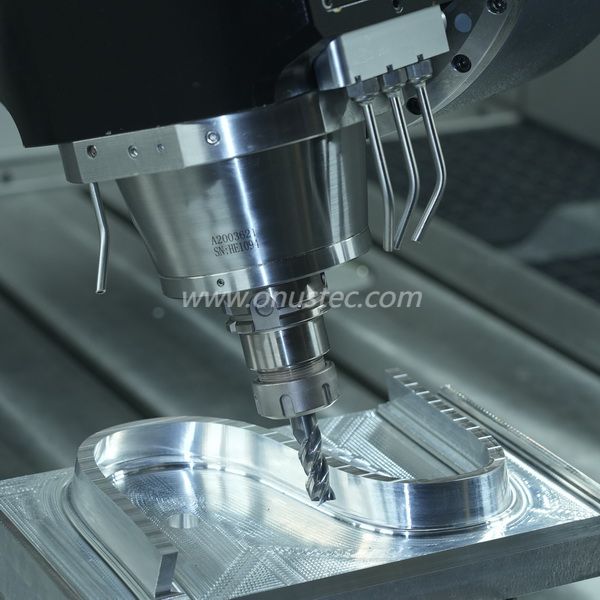

رأس 5 محاور متعدد الوظائف
إنها تعتمد رأسًا ذو 5 محاور مصبوبة بدقة مصممة بشكل احترافي، ومجهزة بمغزل عالي السرعة 24000 دورة في الدقيقة وعزم دوران عالي 12.0 كيلو وات، ومجهزة بشفرة منشار بقطر 400 مم لتحقيق معالجة متعددة الوظائف للنشر والحفر والطحن والتنصت، إلخ.
حل كفاءة في البرمجيات الورقية
لقد تم تجهيزه بنظام Siemens الصناعي الألماني المستقر والمتقدم وجهاز الكمبيوتر للتحكم في التشغيل، وسوف يوفر حل برمجيات غير ورقي فعال اختياري، والذي تم تطويره بشكل مشترك من قبل فريق خبراء البرمجيات Onustec وفريق خبراء البرمجيات الألماني والإيطالي.
يمكن للبرنامج تلقائيًا إنشاء برنامج المعالجة لنظام التشغيل الصناعي من ملفات الخطوة ثلاثية الأبعاد ، ويمكنه أيضًا تقسيم أقسام المعالجة تلقائيًا وإجراءات تجنب المشبك ، ويوفر الكثير من تكلفة العمالة ويحسن الكفاءة وتجنب الأخطاء المحتملة بمحاكاة كيان نسبة 1: 1.
مجلة الأدوات ونظام الكشف عن الأدوات وقياسه
تضمن مجلة TOME TYPE TYPE TYPE المصممة احترافية مع التحكم الدقيق المؤازرة الأداة المستقرة والفعالة في أي موضع ؛ تم تجهيز الجهاز بنظام الكشف عن الأدوات التلقائي وقياسه ، ويمكنه قراءة طول الأداة تلقائيًا من خلال نظام ملاحظات الإشارة مع تشغيل سهل وفعال.
نظام تجنب التثبيت التلقائي
إنها تعتمد نظام تجنب التثبيت التلقائي المتقدم والآمن، وسوف تتعرف تلقائيًا على الرذائل وتحريكها إلى الوضع المتاح أثناء وجود تعارضات بين الأداة والرذائل أثناء التشغيل، وتوفر تشغيلًا أكثر أمانًا وأعلى كفاءة.
نظام التبريد التلقائي
تم تجهيز المغزل بجهاز تبريد درجة حرارة ثابتة احترافية لضمان عدم ارتفاع درجة حرارة المغزل أثناء المعالجة ؛
تم تجهيز نظام التحكم والخزائن الكهربائية أيضًا بأنظمة تبريد العادم الحراري ؛
تم تجهيز الجهاز بنظام رذاذ تبريد الأدوات ، ويمدد النظام عمر الأداة ويحسن الانتهاء من المعالجة.
نظام التشحيم التلقائي
تتبنى قضبان دليل الأدوات الآلية ومسامير الكرة نظام تشحيم أوتوماتيكي لتوريد الزيت المركزي المضغوط ، ومجهز بصمام تنظيم الزيت ، وهو أمر بسيط ومريح للعمل ؛
يتم تثبيت جميع دوائر النفط مع أنابيب النحاس ، والتي تكون متينة ، ويدرك التحكم في تشغيل النظام إمدادات الزيوت المركزية التلقائية وتزييتها ؛
يتم تشحيم محامل المغزل الكهربائية والمحامل المخفضة والمسمار مع شحم الزيت الخاص بالزيت عالي الجودة ، وهو مستقر ودائم.
السلامة والحماية
إنه مزود بنظام حماية السلامة الحثية بالأشعة تحت الحمراء عالية الحساسية ، وسيبدأ النظام في العمل بمجرد تشغيل الماكينة ؛ بمجرد دخول أي شخص إلى منطقة الحماية هذه أثناء التشغيل ، ستتوقف الجهاز على الفور ، لن يبدأ الجهاز حتى يتم الضغط على زر الإصدار ؛ إلى جانب ذلك ، فإنه لديه أيضًا باب الإنتاج الشفاف من أجل السلامة.
تصميم إزالة الرقائق والإضاءة والمظهر
إنه مزود بصناديق مجموعة رقائق متحركة ومصباح إضاءة داخل رأس الماكينة المتحركة للمعالجة ، والتي يمكن أن تحسن السلامة وتلبية احتياجات العمل الليلي ؛ كما أنه مجهز بإضاءة تحذير من ثلاثة ألوان للإشارة إلى ثلاث أوضاع: أ. تحت العملية ، ب. عملية الانتهاء ، ج. إنذار الخطأ يتكون ظهور الجهاز بأكمله من لوحة الخبز المتينة ذات درجة الحرارة العالية.
سمات
· مركز تصنيع ملف تعريف CNC 5 محاور
· مصممة للتصنيع الاقتصادي والفعال للألمنيوم والملفات الفولاذية ذات الجدران الرقيقة
· يتم تنفيذ جميع العمليات ، مثل التوجيه ، والحفر ، والتنصت ، وطحن الخيوط ، والرقم والنشر ، بينما
شريط الملف الشخصي ثابت لحماية أسطح الملف الشخصي
· يمكن إجراء قطع الزاوية المركب والحفر والطحن على مواد مزدوجة على شكل قوس ، والتي
يحل مشكلة المعالجة للمواد ذات الشكل الخاص للأبواب والنوافذ وجدران الستار
· 6 جوانب الآلات. من الأسفل برأس زاوية (اختياري)
· مزودة بـ 8 أدوات+1 شفرة منشار كبيرة بجانب مجلة أدوات المظلة تتيح الآلات السريعة والأداة القصيرة
تغيير الوقت ، وبالتالي تحسين دورات الآلات
· نظام تجنب المشبك التلقائي يتجنب تصادم المغزل أثناء المعالجة الجانبية ، وفي الوقت نفسه تلبية
معالجة الدراجات لمختلف المواد ؛
· يمكن للمحور A المعالجة في أي زاوية تبلغ ±120 درجة، ويمكن للمحور C المعالجة في أي زاوية تبلغ ±230 درجة
· برنامج برمجة PowerCam المتقدم وبرامج إدارة المصانع الرقمية بدون طيار
يتم تحديد الواجهة لتحقيق عملية البرمجة الأوتوماتيكية غير الورقية (اختياري).
· رف تروس مستقر ودائم عالي الدقة ، ومربوذ الكرة ، والدليل الخطي يضمن سلسًا و
الآلات الدقيقة.
· نظام التشغيل الصناعي المزدوج الإبداعي ونظام التشغيل Windows لخيار مريح وأكثر
عملية اختيارية
· حماية ستارة الضوء الإلكترونية لسلامة المشغل
· اثنين من منطقتين عمل منفصلان يتيحان الآلات في عملية المكوك (اختياري)
· جهاز كمبيوتر مريح ومنافذ USB واتصال بالشبكة - اختياري
· نظام تزييت الزيت المركزي التلقائي
باب الحماية
مستشعر الستار الخفيف
مصباح تحذير 3 ألوان
· التعامل مع جهاز التحكم عن بُعد العجلة
وحدة تحكم 5 محاور
خيارات
· عملية مكوكية للعمل على جانبين
· رأس توجيه الزاوية للآلات من الأسفل
· مستشعر الأدوات التلقائي وقياس الطول
· نظام النقل للرقائق التلقائية
· الماسح الضوئي الباركود
طابعة تسمية
· حاملي الأدوات
· كوليت تشاك
· رأى الرأس
· أدوات
