تُحدث برمجة CNC (برمجة التحكم العددي بالكمبيوتر) ثورة في عالم التصنيع. كيف يمكن تحويل التصاميم الرقمية إلى أجزاء دقيقة وواقعية؟ هذه العملية هي العمود الفقري لصناعات مثل الطيران والسيارات والمجالات الطبية، حيث الدقة أمر بالغ الأهمية. في هذه المقالة سوف نتعرف على التعريف والأنواع والبرامج المستخدمة في برمجة CNC. ستتعلم كيف تعمل على تحسين الكفاءة، وأتمتة المهام المعقدة، ودفع أنظمة الإنتاج الحديثة.
تتضمن برمجة CNC إنشاء تعليمات مفصلة لتوجيه آلات CNC في أداء مهام دقيقة مثل القطع والحفر والطحن. تبدأ العملية بنموذج CAD، وهو عبارة عن تصميم رقمي للجزء المراد تصنيعه. يتم بعد ذلك تحويل هذه النماذج إلى رمز G يمكن قراءته آليًا من خلال استخدام برنامج التصنيع بمساعدة الكمبيوتر (CAM). يوفر G-code للآلة جميع البيانات اللازمة حول مسارات الأداة ومعدلات التغذية والسرعات المطلوبة لإنتاج القطعة بدقة. تضمن برمجة CNC أن الآلة تؤدي هذه المهام بأقل قدر من التدخل البشري، مما يزيد من كفاءة الإنتاج إلى الحد الأقصى.
تعتمد برمجة CNC على العديد من المكونات الرئيسية التي تعمل معًا لضمان نتائج تصنيع دقيقة. ويوضح الجدول أدناه هذه المكونات ووظائفها وتطبيقاتها ومواصفاتها الفنية واعتباراتها.
| المكون | الوظيفي | التطبيق | المواصفات الفنية الرئيسية | الاعتبارات |
|---|---|---|---|---|
| وحدة التحكم في ماكينة CNC | يفسر التعليمات المبرمجة ويوجه حركات الآلة | يتحكم في إجراءات الماكينة مثل القطع والحفر والطحن | سرعة المعالج: 500 ميجا هرتز إلى 3 جيجا هرتز؛ نوع نظام التحكم: حلقة مفتوحة/مغلقة | تأكد من أن وحدة التحكم تتوافق مع قدرات الجهاز |
| أدوات | مسئول عن إزالة المواد من قطعة العمل | تستخدم في القطع والتشكيل والحفر والطحن | أنواع الأدوات: المطاحن النهائية، والتدريبات، والمخارط؛ مادة الأداة: كربيد، فولاذ عالي السرعة | يجب أن يتوافق اختيار الأداة مع نوع المادة والقطع المطلوب |
| أجهزة التغذية الراجعة | يوفر بيانات في الوقت الحقيقي عن موضع الجهاز | يستخدم لتحديد المواقع بدقة وتصحيح الأخطاء | نوع المستشعر: أجهزة التشفير، والمقاييس الخطية؛ الدقة: 0.01 ملم إلى 0.1 ملم | المعايرة المنتظمة ضرورية للحصول على ردود فعل دقيقة |
| أنظمة القيادة | تحويل الإشارات الكهربائية إلى حركة ميكانيكية | يوجه حركة آلة CNC على طول محاور محددة | أنواع المحركات: السائر، المؤازرة؛ عزم الدوران: 0.1 نيوتن متر إلى 100 نيوتن متر؛ السرعة: تصل إلى 10,000 دورة في الدقيقة | تعد مطابقة قوة المحرك مع حجم الماكينة وحملها أمرًا بالغ الأهمية |
نصيحة: عند اختيار مكونات أنظمة CNC، ضع في اعتبارك دائمًا التوافق بين وحدة التحكم في الماكينة وأجهزة التغذية المرتدة وأنظمة التشغيل لضمان الأداء الأمثل والدقة.
G-code هي اللغة الأساسية المستخدمة في برمجة CNC. يتكون من مجموعة من الأوامر التي تتحكم في حركة ماكينات CNC. تقوم هذه الأوامر بتوجيه الآلة حول كيفية التحرك، وأين تتحرك، ومتى تتوقف. تتضمن رموز G الشائعة G00 لتحديد المواقع بسرعة، وG01 للاستكمال الخطي، وG02/G03 للاستكمال الدائري. تخبر هذه الرموز الجهاز بالضبط بكيفية التنقل عبر مسارات الأداة المحددة في البرمجة. بالنسبة للتصنيع باستخدام الحاسب الآلي، يعد فهم رمز G وتطبيقه بشكل صحيح أمرًا أساسيًا لتحقيق نتائج دقيقة وعالية الجودة.
برمجة CNC اليدوية هي الشكل الأساسي لبرمجة CNC، حيث يقوم المبرمج بإدخال كل أمر يدويًا في وحدة التحكم بالجهاز. تتطلب هذه الطريقة فهمًا عميقًا لعمليات الآلة وبناء جملة G-code. على الرغم من أن البرمجة اليدوية تسمح بالتحكم الدقيق، إلا أنها تستغرق وقتًا طويلاً وعرضة للخطأ البشري. يتم استخدامه بشكل أساسي للأجزاء البسيطة أو في الحالات التي لا يتوفر فيها برنامج CAD/CAM. ومع ذلك، فهي أقل كفاءة مقارنة بالطرق الحديثة مثل برمجة CAM، والتي توفر الأتمتة وتقليل الأخطاء.
تستخدم برمجة CAM برامج متخصصة لإنشاء برامج CNC بناءً على نماذج CAD. يقوم البرنامج بتحويل تصميم الجزء إلى مسارات الأدوات ويقوم بإنشاء رمز G المطابق تلقائيًا. تعد برمجة CAM هي الطريقة الأكثر شيوعًا وتفضيلاً لأنها أسرع وأكثر دقة وأقل عرضة للأخطاء مقارنة بالبرمجة اليدوية. يسمح برنامج CAM ببرمجة الأجزاء المعقدة بكفاءة، وتصور مسارات الأدوات وتوفير ميزات متقدمة مثل المحاكاة لاكتشاف الأخطاء المحتملة قبل المعالجة الفعلية. هذا النوع من البرمجة مفيد بشكل خاص للإنتاج بكميات كبيرة.
تعمل برمجة CNC للمحادثة على تبسيط العملية من خلال السماح للمشغلين بإنشاء برامج مباشرة على لوحة التحكم الخاصة بالماكينة. بدلاً من إدخال رمز G الأولي، يُطلب من المشغلين تقديم إجابات للأسئلة أو ملء المعلمات الخاصة بمسارات الأدوات والسرعات والموجزات. تعتبر هذه الواجهة سهلة الاستخدام مثالية للمشغلين الذين يعملون في مهام أبسط أو نماذج أولية. في حين أن برمجة المحادثة سهلة الاستخدام، إلا أنها تقتصر عادةً على العمليات الأساسية ولا توفر القدرات المتقدمة لبرمجة CAM للأجزاء المعقدة.
يتم استخدام برنامج CAD (التصميم بمساعدة الكمبيوتر) لإنشاء نماذج ثنائية وثلاثية الأبعاد للأجزاء المراد تصنيعها. هذه النماذج الرقمية هي أساس برمجة CNC. تتيح أدوات برامج التصميم بمساعدة الكمبيوتر (CAD) مثل SolidWorks وAutoCAD للمصممين تطوير نماذج دقيقة بمواصفات تفصيلية. بمجرد الانتهاء من التصميم، يتم تصديره إلى برنامج CAM لإنشاء مسار الأدوات وإنشاء رمز G. يساعد برنامج CAD على ضمان دقة التصميم واكتماله، مما يقلل من فرص حدوث أخطاء أثناء التشغيل الآلي.
يتم استخدام برنامج CAM (التصنيع بمساعدة الكمبيوتر) لترجمة نماذج CAD إلى تعليمات يمكن قراءتها آليًا لآلات CNC. تعمل أدوات برامج CAM الشائعة مثل Mastercam وFusion 360 وSolidCAM على أتمتة عملية إنشاء مسارات الأدوات وG-code. تسمح هذه الأدوات لمبرمجي CNC بتحديد عمليات التشغيل واختيار الأدوات ومعلمات القطع بكفاءة. لا يوفر برنامج CAM الوقت فحسب، بل يقلل أيضًا من الأخطاء البشرية من خلال محاكاة عملية المعالجة واكتشاف المشكلات المحتملة مثل تصادمات الأدوات قبل بدء المعالجة.
| وظيفة | برنامج CAM | الميزات الرئيسية | مثال | تطبيق برمجي وظيفة |
|---|---|---|---|---|
| ماستركام | يحول تصميمات CAD إلى G-code | قوية للتصنيع متعدد المحاور، وتحسين مسار الأدوات | الفضاء الجوي، السيارات، صناعة القوالب | ماستركام X8 |
| الانصهار 360 | حل CAD/CAM الهجين | قائم على السحابة، ويدمج CAD وCAM | الشركات الصغيرة والمتوسطة، والنماذج الأولية السريعة | الانصهار 360 |
| سوليدكام | متكامل تمامًا مع SolidWorks | تقنية iMachining لقطع أسرع | الآلات الدقيقة، الصناعات التي تستخدم SolidWorks | سوليدووركس كام |
| جيبس كام | برنامج CAM مع واجهة سهلة الاستخدام | برمجة سريعة للطحن، والخراطة، وتعدد المهام | الآلات العامة والطبية والفضاء | جيبس كام V11 |
| فيكتريك أسباير | متخصصون في النقش والحفر باستخدام الحاسب الآلي | واجهة بديهية، وقدرات النقش المتقدمة | النجارة، وصناعة اللافتات، وتصنيع الأثاث | أسباير V10 |
يلعب برنامج المحاكاة دورًا حاسمًا في برمجة CNC عن طريق اختبار رمز G فعليًا قبل تنفيذه على ماكينة CNC. يتيح ذلك للمبرمجين التحقق من صحة مسارات الأداة وعدم وجود تصادمات أو أخطاء في البرنامج. يتم استخدام برنامج ما بعد المعالجة لتكييف G-code مع وحدات تحكم محددة في ماكينات CNC، مما يضمن التوافق وتحسين عملية التصنيع. فهو يترجم بيانات مسار الأدوات إلى تعليمات خاصة بالماكينة، مما يسمح بالتشغيل السلس على أجهزة CNC المختلفة.
تعد رموز G تعليمات مهمة في برمجة CNC التي تتحكم في حركة وتشغيل الأدوات الآلية. تمثل رموز G المختلفة وظائف مختلفة مثل الاستيفاء الخطي وتحديد المواقع السريع والاستيفاء الدائري. يساعد فهم رموز G هذه على زيادة كفاءة البرمجة ودقتها.
| G-Code | مثال | استخدام سرعة | التطبيق | /التحكم وظيفة |
|---|---|---|---|---|
| G00 | تحديد المواقع السريع | يستخدم للتنقل السريع بين مسارات الأداة | الأسرع | G00 X100 Y100 Z50 (ضع الأداة بسرعة على X100، Y100، Z50) |
| G01 | الاستيفاء الخطي | يحرك الأداة في خط مستقيم | معدل التغذية المتحكم فيه | G01 X200 Y200 F150 (تتحرك الأداة في خط مستقيم بمعدل تغذية 150 وحدة في الدقيقة) |
| G02 | الاستيفاء الدائري في اتجاه عقارب الساعة | يحرك الأداة على طول قوس في اتجاه عقارب الساعة | معدل تغذية متغير | G02 X200 Y200 I50 J50 F200 (حركة في اتجاه عقارب الساعة بمعدل تغذية محدد) |
| G03 | الاستيفاء الدائري بعكس اتجاه عقارب الساعة | يحرك الأداة على طول قوس عكس اتجاه عقارب الساعة | معدل تغذية متغير | G03 X200 Y200 I50 J50 F200 (حركة عكس اتجاه عقارب الساعة مع معدل تغذية محدد) |
| G17 | اختيار الطائرة XY | يحدد المستوى للاستيفاء الدائري | - | G17 (يحدد مستوى XY لمزيد من الحركة الدائرية) |
| G90 | تحديد المواقع المطلقة | يتم تعيين المواضع بالنسبة إلى نقطة ثابتة (عادةً الأصل) | نقطة مرجعية ثابتة | G90 (المواقع باستخدام الإحداثيات المطلقة) |
| G91 | تحديد المواقع تزايدي | يتم تعيين المواقف بالنسبة للموضع الحالي | نسبي | G91 (المواقع باستخدام الإحداثيات النسبية) |
نصيحة: عند استخدام رموز G، تأكد من تحديد نظام الإحداثيات بشكل صحيح (مطلق أو تزايدي) لتجنب أخطاء البرمجة غير الضرورية.
تُستخدم رموز M للتحكم في الوظائف المساعدة لآلات CNC، مثل التحكم في المغزل وتغييرات الأداة وتنشيط سائل التبريد. تكمل هذه الرموز رموز G لضمان قيام الماكينة بتنفيذ جميع العمليات اللازمة أثناء عملية التصنيع.
| M-Code | جانب | التحكم | في التطبيق | مثال الاستخدام |
|---|---|---|---|---|
| م03 | المغزل قيد التشغيل (في اتجاه عقارب الساعة) | يبدأ المغزل في اتجاه عقارب الساعة | مغزل | M03 S1000 (بدء المغزل عند 1000 دورة في الدقيقة) |
| م04 | تشغيل المغزل (عكس اتجاه عقارب الساعة) | يبدأ المغزل في اتجاه عكس عقارب الساعة | مغزل | M04 S1200 (بدء المغزل عند 1200 دورة في الدقيقة، عكس اتجاه عقارب الساعة) |
| م05 | توقف المغزل | يوقف المغزل | مغزل | M05 (مغزل التوقف) |
| م06 | تغيير الأداة | يأمر الآلة بتغيير الأداة | الأدوات | M06 T01 (التغيير إلى الأداة 1) |
| م08 | تشغيل المبرد | ينشط نظام التبريد | نظام التبريد | M08 (تشغيل المبرد) |
| م09 | سائل التبريد معطل | يقوم بإلغاء تنشيط نظام التبريد | نظام التبريد | M09 (إيقاف تشغيل سائل التبريد) |
| م30 | نهاية البرنامج | ينهي البرنامج ويعيد ضبط الجهاز | التحكم في البرنامج | M30 (البرنامج النهائي) |
نصيحة: عند تنفيذ رموز M، تأكد من أن الآلة في الحالة الصحيحة، خاصة عند إجراء تغييرات على الأداة أو التحكم في عمود الدوران لتجنب تلف الآلة أو الأدوات.
بالإضافة إلى رموز G وM، هناك رموز أخرى تستخدم في برمجة CNC للتحكم في جوانب مختلفة من عملية التصنيع. تحدد رموز T رقم الأداة أو إزاحة الأداة، بينما تحدد رموز S سرعة المغزل. تتحكم رموز F في معدل التغذية، مما يحدد مدى سرعة تحرك الأداة على طول المسار المبرمج. تُستخدم رموز D لإزاحات الأداة، وتُستخدم رموز N للتحويلات المكتوبة يدويًا. يساعد فهم هذه الرموز مبرمجي CNC على تحسين عملية التصنيع وضمان الدقة.
يعد Mastercam واحدًا من أكثر حزم برامج CAM استخدامًا في صناعة برمجة CNC. إنه يوفر إمكانات قوية لمهام المعالجة البسيطة والمعقدة. يسمح Mastercam بإنشاء مسارات الأدوات، وإنشاء رمز G، ومحاكاة عمليات التشغيل الآلي. إن واجهته سهلة الاستخدام ومجموعة واسعة من الميزات تجعله خيارًا شائعًا لمبرمجي CNC في صناعات مثل الطيران والسيارات وصناعة القوالب. تشتهر Mastercam بشكل خاص بقدرتها على التعامل مع الآلات متعددة المحاور بسهولة.
Fusion 360 هو برنامج CAD/CAM قائم على السحابة تم تطويره بواسطة Autodesk. فهو يدمج وظائف CAD وCAM، مما يجعله مثاليًا للشركات التي تحتاج إلى سير عمل مبسط. يحظى Fusion 360 بشعبية كبيرة بين الشركات الصغيرة والمتوسطة الحجم نظرًا لقدرته على تحمل التكاليف وسهولة الاستخدام. وهو يدعم النمذجة ثلاثية الأبعاد وإنشاء مسار الأدوات وإنشاء كود G في منصة واحدة. يوفر Fusion 360 أيضًا إمكانات محاكاة متقدمة، مما يسمح للمبرمجين بالتحقق من مسارات أدواتهم وتحسين عملية المعالجة قبل بدء الإنتاج.
SolidWorks CAM هو حل هجين CAD/CAM يتكامل بسلاسة مع SolidWorks. فهو يسمح للمستخدمين بإنشاء برامج CNC مباشرة من تصميمات SolidWorks الخاصة بهم. يعد SolidWorks CAM مثاليًا للشركات التي تستخدم SolidWorks بالفعل لتلبية احتياجات CAD الخاصة بها. يعمل البرنامج على تبسيط إنشاء مسار الأدوات وإنشاء كود G، مما يجعله أداة قيمة لمبرمجي CNC. يوفر SolidWorks CAM أيضًا ميزات متقدمة مثل التعرف على الميزات، والذي يعمل على أتمتة عملية البرمجة لميزات جزء معين.
الخطوة الأولى في كتابة كود CNC هي تصدير نموذج CAD إلى برنامج CAM. عادةً ما يتم تصميم نماذج CAD باستخدام برامج مثل SolidWorks أو AutoCAD، وبمجرد اكتمال التصميم، يتم تصديرها إلى برامج CAM مثل Mastercam أو Fusion 360. يعمل نموذج CAD كأساس لإنشاء مسارات الأدوات وكود G.

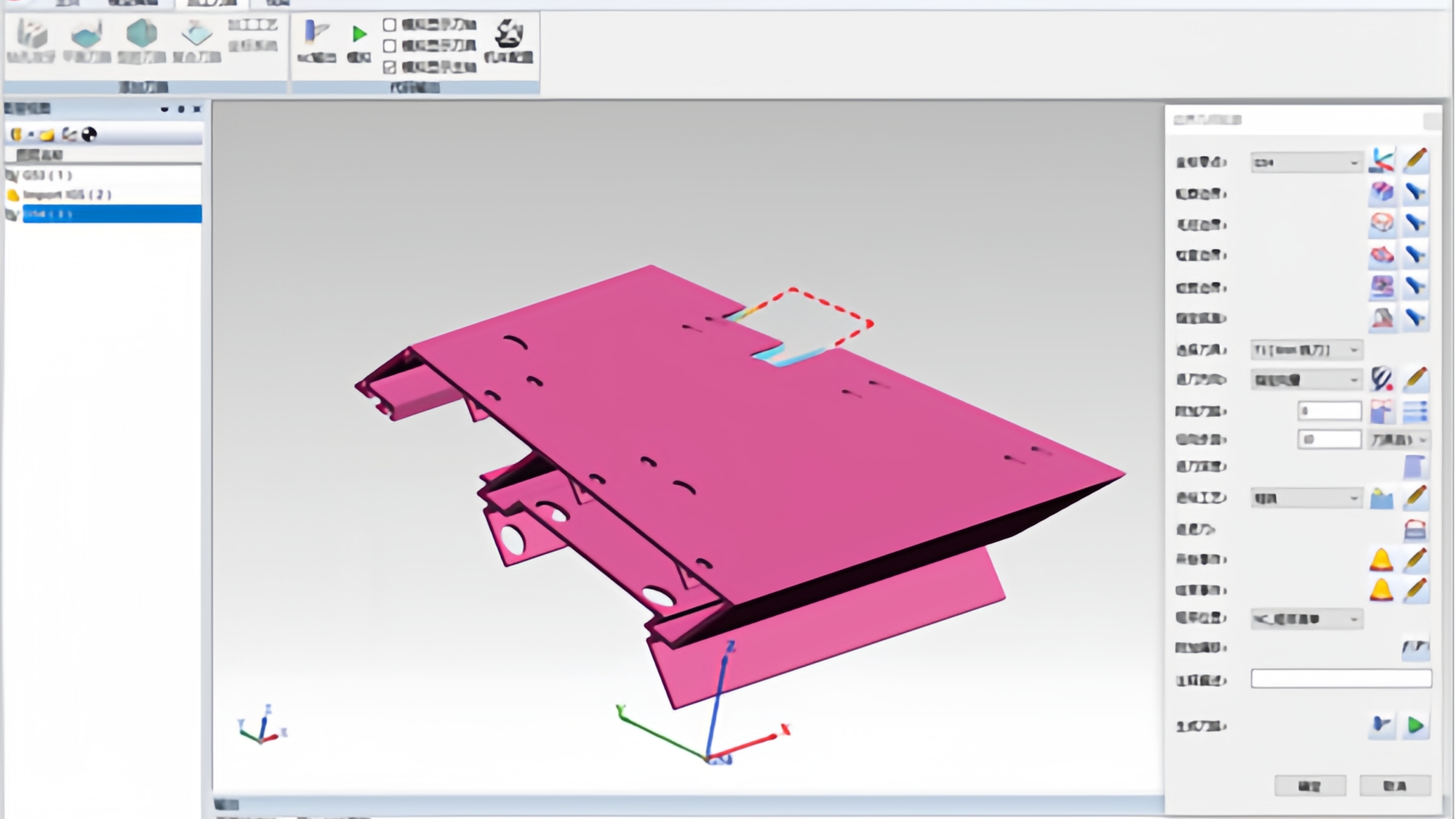

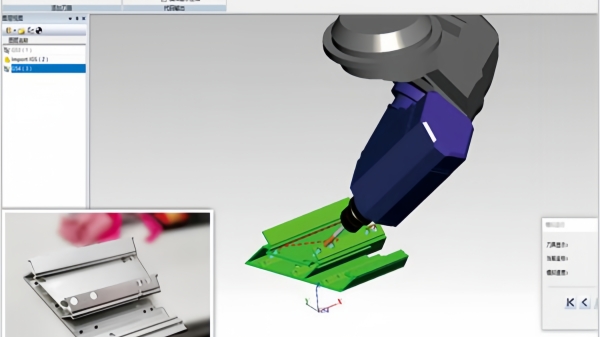

بمجرد وجود نموذج CAD في برنامج CAM، فإن الخطوة التالية هي تحديد عمليات المعالجة وإنشاء مسارات الأدوات. مسارات الأدوات هي المسارات التي ستتبعها الأداة لإزالة المواد من قطعة العمل. يتيح برنامج CAM للمستخدمين تصور هذه المسارات ومحاكاة عملية التصنيع للتحقق من الأخطاء المحتملة، مثل تصادمات الأدوات أو السرعات غير الصحيحة.
بعد التحقق من مسارات الأدوات وإنشاء كود G، فإن الخطوة التالية هي نقل الكود إلى ماكينة CNC. يمكن القيام بذلك عبر USB أو النقل المباشر عبر الشبكة أو الاتصال المحلي. بمجرد تحميل رمز G في الجهاز، يمكن للمشغل بدء عملية التصنيع، وستتبع آلة CNC الإرشادات الواردة في رمز G لإنتاج الجزء.
تعد برمجة CNC أمرًا حيويًا في التصنيع الحديث، مما يتيح الدقة والكفاءة العالية في إنتاج الأجزاء المعقدة. ومن خلال تحويل تصميمات CAD إلى رمز G، فإنه يقلل من التدخل البشري ويعزز دقة الإنتاج. توفر الأنواع المختلفة من برمجة CNC، بما في ذلك البرمجة اليدوية وCAM والمحادثة، فوائد فريدة. اختيار برنامج برمجة CNC المناسب مثل Guangzhou Onustec Group Ltd. منتجات الشركة، تضمن نتائج المعالجة المثلى. {[ت1]}. توفر حلولاً رائدة في الصناعة، مما يعزز الدقة والإنتاجية، مما يجعل برمجة CNC جزءًا لا غنى عنه في مشهد التصنيع الحالي.
ج: برمجة CNC هي عملية إنشاء تعليمات لآلات CNC، وتحويل تصميمات CAD إلى رمز G يمكن قراءته آليًا لمهام مثل القطع والحفر والطحن.
ج: تعمل برمجة CNC على أتمتة المهام المعقدة، مما يقلل من التدخل البشري ويحسن الدقة والسرعة وكفاءة الإنتاج الإجمالية في صناعات مثل الطيران والسيارات.
ج: الأنواع الرئيسية هي برمجة CNC اليدوية، وبرمجة التصنيع بمساعدة الكمبيوتر (CAM)، وبرمجة CNC التحادثية، وكل منها مناسب لمستويات مختلفة من التعقيد.
ج: تشتمل البرامج الشائعة على أدوات CAD لتصميم الأجزاء، وبرامج CAM مثل Mastercam لإنشاء كود G، وأدوات محاكاة للتحقق من مسارات الأدوات في التصنيع باستخدام الحاسب الآلي.
ج: يعتمد الاختيار على احتياجات الإنتاج الخاصة بك. تقدم برامج مثل Fusion 360 وMastercam مجموعة من الميزات لعمليات التصنيع باستخدام الحاسب الآلي البسيطة والمعقدة.
