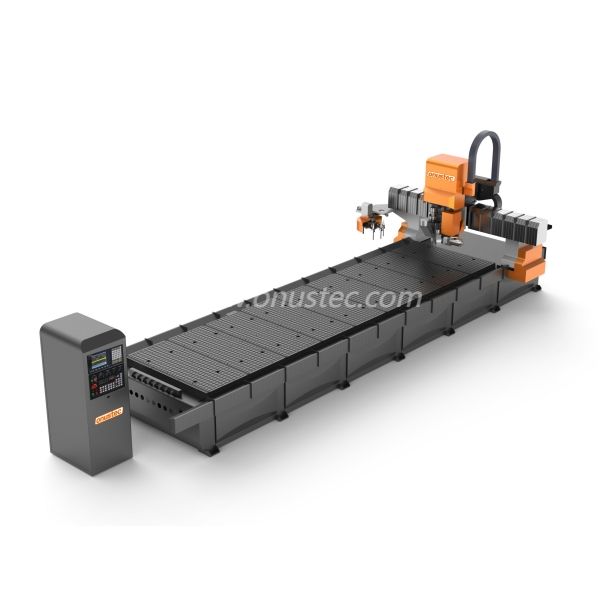

مركز التصنيع باستخدام الحاسب الآلي للوحة الألومنيوم ذات المغزل المزدوج ذو 4 محاور

حصة ل:

إن مركز تصنيع جهاز التوجيه CNC ذو 4 محاور قابل للتطبيق في معالجة عمليات الطحن والحفر والقطع والتنصت المتعددة وما إلى ذلك على صفائح الألومنيوم وألواح الألومنيوم المركبة مع التثبيت مرة واحدة فقط، ولا يتمتع هيكل محرك Gantry Servo Drive والعارضة العملاقة التي يقودها المحرك الخطي بخصائص تحديد المواقع عالية السرعة وعالية الدقة فحسب، بل يضمن أيضًا صلابة عالية أثناء المعالجة، مما يسمح بإجراء المعالجة الثقيلة وعالية الدقة على نفس الجهاز بسهولة، مما يوفر كفاءة عالية للغاية لمعالجة المنتج.

إنها تتبنى مفاهيم التصميم الإبداعي وتقنيات الإنتاج وفقًا للمعايير الألمانية العالية والتحسين المستمر وتجهز مغزل طحن قوي بقدرة 7.5 كيلو وات مع مجلة أدوات مؤازرة من نوع المظلة السريعة للألواح الكبيرة والمعالجة المرنة، كما أنها توفر قطعًا وحزًا عالي الكفاءة بشفرة 200 مم، ويمكنها معالجة الطحن والقطع في أي زاوية للافتراءات المعقدة والفعالة، وهي محترفة في المعالجة المعقدة والدقة العالية مع التثبيت لمرة واحدة على صفائح وألواح الألومنيوم.

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

سمات

مركز تصنيع جهاز التوجيه باستخدام الحاسب الآلي ذو المغزل المزدوج ذو 4 محاور
مصممة للتصنيع الاقتصادي والفعال لألواح الألمنيوم والألومنيوم وألواح الألمنيوم المركبة.
يتم تنفيذ جميع العمليات، مثل النقش والتوجيه والطحن والحفر والنقر والطحن والتحزيز والنشر، بينما تكون المقاطع أو الألواح ثابتة لحماية الأسطح
إلى جانب 8 مواضع، يتيح التشغيل الآلي السريع مخزن الأدوات المظلي ذو ووقت تغيير قصير للأداة، وبالتالي تحسين دورات التشغيل
توفر الشفرات الكبيرة الدوارة 0-180 درجة مقاس 200 مم حزًا وقطعًا فعالاً للوحة
جهاز كمبيوتر مريح ومنافذ USB واتصال بالشبكة
نظام تزييت الزيت المركزي الأوتوماتيكي
يضمن نظام مضخة التفريغ التثبيت السلس للألواح وحتى المعالجة الدقيقة (اختياري).
نظام جمع الغبار عالي الكفاءة (اختياري)

خيارات

أداة الاستشعار التلقائي وقياس الطول
الماسح الضوئي الباركود
طابعة تسمية
أصحاب الأدوات
كوليت تشاك
كوليت
أدوات

رقم النموذج	أو تي-2C6015
السفر
X- المحور	6000mm
المحور ص	1500 ملم
محور z	300 ملم
المحور C	0-180 درجة
تغذية
محور	X	Y	Z	C
سرعة التغذية	60 م/دقيقة	30 م/دقيقة	30 م/دقيقة	30 م/دقيقة
سرعة المعالجة	15000 مم/دقيقة	15000 مم/دقيقة	15000 مم/دقيقة	15000 مم/دقيقة
إعادة وضع الدقة	± 0.05mm	± 0.05mm	± 0.05mm	± 0.05mm
المغزل التوأم
طحن قوة المغزل	7.5 كيلو واط
الأعلى. سرعة	24000 دورة في الدقيقة
أداة شانك	ايزو 30
قطع قوة المغزل	5.5 كيلو واط
شفرة ديا.	200 مم
مجلة الأداة
نوع المجلة	نوع المظلة
سعة	8
أداة تشانغ الوقت	3-5 ثانية
مزود الطاقة
الجهد االكهربى	415V/380V/220V وفقًا للمتطلبات
متطلبات المحول	25 كيلو فولت أمبير
مصدر الهواء	0.6mpa ~ 0.9mpa
استهلاك الهواء	100 لتر/دقيقة
تبريد
يعالج	نظام تبريد رش الضباب
مغزل	تبريد الهواء
تشحيم
برغي الكرة	نظام تزييت الزيت المركزي الأوتوماتيكي
دليل خطي	نظام تزييت الزيت المركزي الأوتوماتيكي
جمع الغبار
جامع الغبار	5.5 كيلو واط
تثبيت المواد
معيار	الرذائل الهوائية
خياري	نظام مضخة الفراغ المقطعية : 5.5 كيلو واط
حماية
حماية الآلة	حماية مستشعر ستارة الإضاءة الإلكترونية
بيانات الجهاز
البعد (LXWXH)	7500x2900x2580 ملم
وزن	5000 كجم
متطلبات التشغيل
القوة الكلية	30.0 كيلو واط
درجة حرارة البيئة	5 ~ 40 C. درجة
رطوبة البيئة	30 ~ 70
شدة الاهتزاز	<0.5g
حماية من الغبار العائم ، الهواء التآكل
مقاومة التأريض	<10Ω
