هيكل الآلة

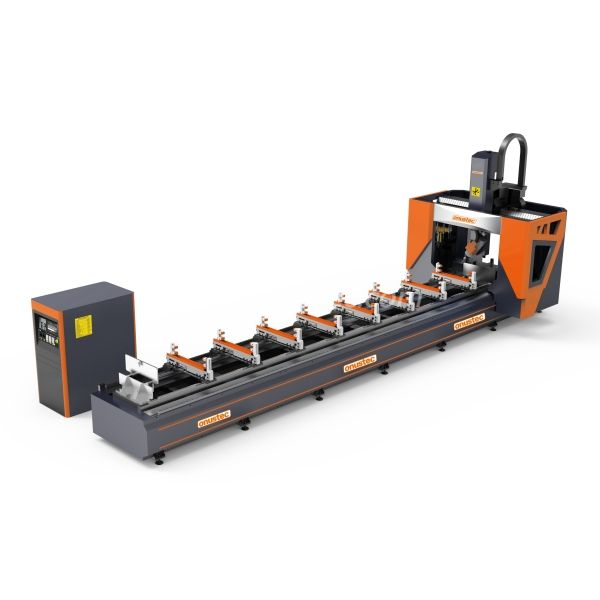

يحتوي مركز التصنيع CNC ذو 4 محاور على هيكل محرك مؤازر متين ومستقر من النوع القنطري، يتكون من طاولة عمل، سرير، عمود، شعاع، صناديق منزلقة علوية وسفلية، شرائح أمامية وخلفية، نظام التحكم في ضغط الهواء، جهاز تشحيم أوتوماتيكي، مرشح تبريد أوتوماتيكي، جهاز تجميع رقائق الألومنيوم، يتكون نظام التحكم من مكتب التشغيل، نظام التشغيل الصناعي، الكمبيوتر الشخصي، نظام التحكم الكهربائي، برامج التشغيل والمكونات الأخرى.
تعريف كل محور إحداثي:
المحور السيني: يتحرك الجسر إلى اليسار واليمين عموديًا وأفقيًا (الشوط 72000 مم، 4 محاور 7000 مم)؛
المحور Y: تصميم منزلق عالي القوة على شكل حرف L، مزود بمسار خطي ثنائي المحور + برغي دقيق للدوران للأمام والخلف (الشوط 1200 مم، 4 محاور 500 مم)؛
المحور Z: تصميم صندوق مربع، مسار خطي مزدوج المحور على الجانب + برغي دقيق للدوران لأعلى ولأسفل (الشوط 800 مم، 4 محاور 500 مم)؛
هيكل المنضدة
تم تجهيز المحور X بحاجز تحديد موضع صفر مرجعي مزدوج النهاية، والذي يمكن تقسيمه إلى منطقتين عمل معالجة على اليسار واليمين، مما يسمح بتشغيل المكوك بكفاءة دون انقطاع أثناء المعالجة، مما يحسن بشكل كبير من كفاءة الإنتاج.
رأس آلة الصب والمغزل القوي
إنها تعتمد رأس آلة صب دقيقة مصممة بشكل احترافي، ومجهزة بمغزل قوي عالي السرعة 24000 دورة في الدقيقة وعزم دوران قوي 11 كيلو وات لتحقيق معالجة عالية الكفاءة للطحن والحفر والنقش والقطع، إلخ.
حل برمجي فعال للأوراق غير الورقية
إنه مجهز بنظام PA الذكي المستقر والمتقدم مع التحكم في التشغيل، وسيوفر حل برمجي متكامل اختياري فعال غير ورقي، والذي تم تطويره بشكل مشترك بواسطة فريق خبراء البرمجيات Onustec وفريق خبراء البرمجيات الألماني والإيطالي.
يمكن للبرنامج إنشاء برنامج المعالجة لنظام التشغيل الصناعي تلقائيًا من ملفات الخطوة ثلاثية الأبعاد، ويمكنه أيضًا تقسيم أقسام المعالجة وإجراءات تجنب المشابك تلقائيًا، مما يوفر الكثير من تكلفة العمالة ويحسن الكفاءة ويتجنب الأخطاء المحتملة عن طريق محاكاة الكيان بنسبة 1:1.

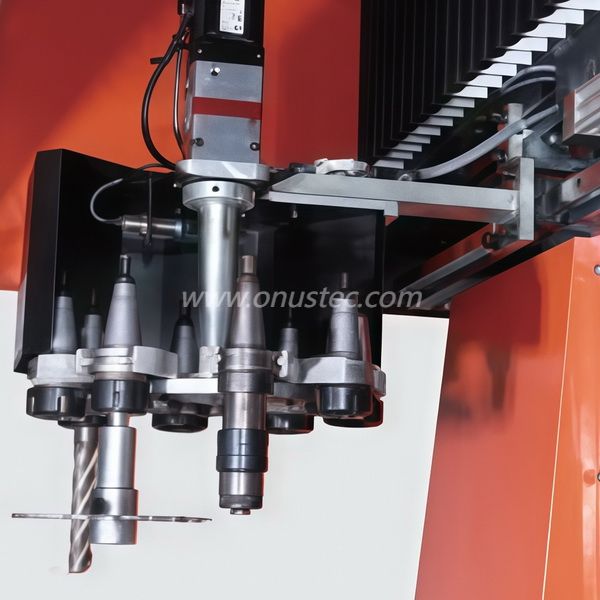

مجلة الأدوات ونظام الكشف عن الأدوات وقياسها
تضمن مجلة الأدوات الخطية المصممة بشكل احترافي والمزودة بـ 8 أدوات تغيير الأداة المستقر والفعال في أي موضع؛ تم تجهيز الماكينة بنظام الكشف والقياس التلقائي للأداة، ويمكنها قراءة طول الأداة تلقائيًا من خلال نظام ردود الفعل للإشارة مع التشغيل السهل والفعال.
نظام تجنب لقط التلقائي
إنها تعتمد نظام تجنب التثبيت التلقائي المتقدم والآمن، وسوف تتعرف تلقائيًا على الرذائل وتحريكها إلى الوضع المتاح أثناء وجود تعارضات بين الأداة والرذائل أثناء التشغيل، وتوفر تشغيلًا أكثر أمانًا وأعلى كفاءة.
نظام التبريد التلقائي
يحتوي المغزل على وظيفة تبريد الهواء لضمان عدم ارتفاع درجة حرارة المغزل أثناء المعالجة؛
كما تم تجهيز نظام التحكم والخزائن الكهربائية بأنظمة تبريد بالعادم الحراري؛
الآلة مجهزة بنظام رش تبريد للأداة، يعمل النظام على إطالة عمر الأداة وتحسين إنهاء المعالجة.
نظام التشحيم التلقائي
تعتمد قضبان توجيه الأدوات الآلية والمسامير الكروية نظام تزييت أوتوماتيكي لتزويد الزيت المركزي المضغوط، وهي مجهزة بصمام تنظيم حجم الزيت، وهو بسيط ومريح في التشغيل؛
يتم تركيب جميع دوائر الزيت بأنابيب نحاسية، والتي تتميز بالمتانة، ويحقق التحكم في تشغيل النظام إمدادًا وتشحيمًا مركزيًا تلقائيًا للزيت؛
يتم تشحيم محامل المغزل الكهربائية والمخفضات والمحامل اللولبية بشحم زيتي خاص عالي الجودة، وهو مستقر ومتين.
السلامة والحماية
إنها مجهزة بنظام ستارة ضوئية لحماية السلامة بالأشعة تحت الحمراء عالية الحساسية، وسيبدأ النظام في العمل بمجرد تشغيل الآلة؛ بمجرد دخول أي شخص إلى منطقة الحماية هذه أثناء التشغيل، ستتوقف الآلة على الفور، ولن تبدأ الآلة حتى يتم الضغط على زر التحرير؛ بالإضافة إلى ذلك، فهي تحتوي أيضًا على باب حماية الرفع الشفاف للسلامة.
تصميم إزالة الرقائق والإضاءة والمظهر
إنها مجهزة بصناديق تجميع الرقائق المنقولة ومصباح الإضاءة داخل رأس الماكينة المتحرك لمنطقة المعالجة، مما يمكن أن يحسن السلامة ويلبي احتياجات العمل الليلي؛ كما أنها مزودة بضوء تحذير ثلاثي الألوان للإشارة إلى ثلاثة أوضاع: أ. تحت التشغيل، ب. اكتمال العملية، ج. إنذار خطأ. مظهر الآلة بأكملها مصنوع من طلاء خبز متين ومتطور بدرجة حرارة عالية.
سمات
· مركز التصنيع باستخدام الحاسب الآلي ذو 4 محاور
· مصممة للتصنيع الاقتصادي والفعال لمقاطع الألمنيوم والفولاذ الرقيقة الجدران
· يتم تنفيذ جميع العمليات، مثل التوجيه والحفر والتنصت والطحن والتحزيز والنشر، أثناء
شريط التشكيل الجانبي ثابت لحماية أسطح التشكيل الجانبي

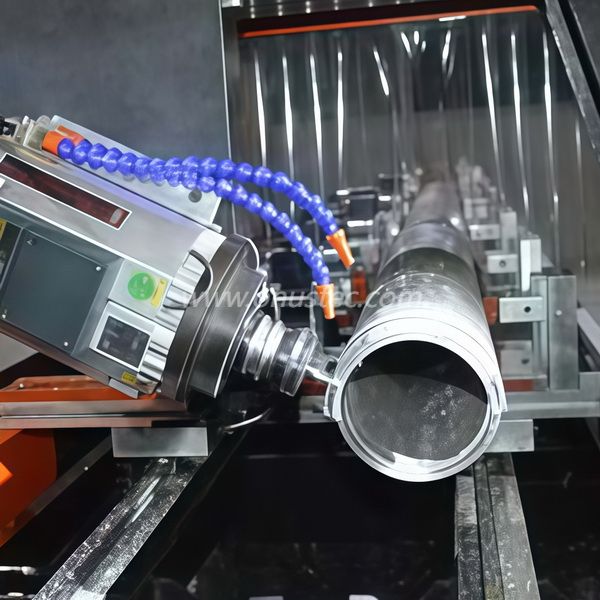

· التصنيع بجميع الأدوات بزوايا قابلة للتعديل بشكل مستمر من -90 درجة إلى +90 درجة
· مجهزة بمجلة أدوات مظلة ذات 8 مواضع تسمح بالتصنيع السريع ووقت تغيير قصير للأداة ، وبالتالي
تحسين دورات التصنيع
· يعمل نظام تجنب المشبك التلقائي على تحسين الكفاءة والسلامة
· برنامج كاميرا المشغل مع عرض رسومي ثلاثي الأبعاد لقطع العمل (اختياري)

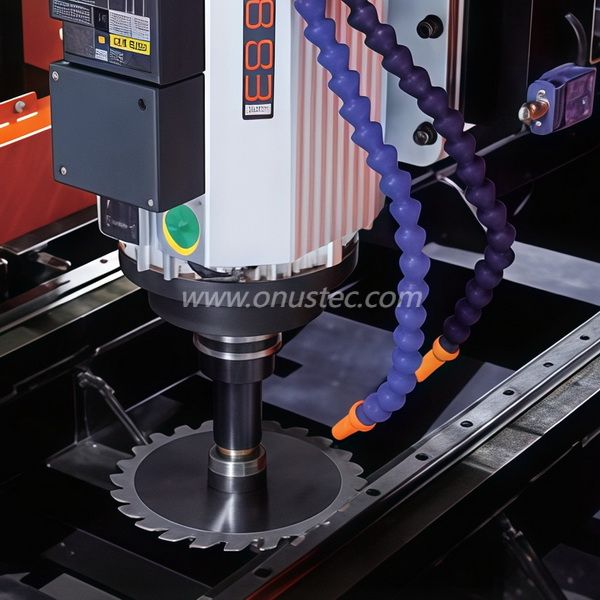

· يمكن تجهيز الخزنة بشفرة منشار ذات فتحة T من أجل الطحن النهائي لمقاطع العارضة.
· تتوفر رؤوس زاوية للتصنيع المزدوج والنهائي (0° – 90° – 180° – 270°) (اختياري)
· منطقتا عمل منفصلتان تمكنان من التشغيل الآلي المستمر في عملية المكوك (اختياري)
· نظام برمجي إبداعي متكامل لا ورقي
· حماية ستارة الضوء الإلكترونية لسلامة المشغل
· منطقتا عمل منفصلتان تمكنان من التشغيل الآلي في عملية المكوك (اختياري)
· جهاز كمبيوتر مريح ومنافذ USB واتصال بالشبكة
· نظام تزييت الزيت المركزي التلقائي
· باب الحماية
· حساس ستارة الضوء
· مصباح تحذير 3 ألوان
· وحدة تحكم ذات 4 محاور
خيارات
· عملية مكوكية للعمل على جانبين
· رأس توجيه الزاوية للآلات من الأسفل
· شفرة فتحة T لطحن لسان وموليون
· مستشعر الأدوات التلقائي وقياس الطول
· نظام النقل للرقائق التلقائية
· الماسح الضوئي الباركود
طابعة تسمية
· حاملي الأدوات
· كوليت تشاك
· رأس المنشار
· أدوات
