في التصنيع الحديث، غالبًا لا يكون عنق الزجاجة هو مركز الطحن النهائي ذي المحاور الخمسة، بل هو الإعداد الأولي للمادة. إذا لم يتم قطع المخزون الخام بشكل نظيف ودقيق، فإن كل عملية تحويلية ستعاني. أنت تضيع الوقت والمواد وساعات التصنيع القيمة في تصحيح القطع الضعيفة.
في حين أن المناشير اليدوية وشبه الأوتوماتيكية تعتمد بشكل كبير على حكم المشغل، فإن المنشار الآلي CNC الحقيقي ينقل عبء الدقة من المشغل إلى البرامج والمحركات المؤازرة. يضمن هذا التحول الرقمي التكرار. يزيل الخطأ البشري من المعادلة.
بالنسبة لمديري المصانع وفرق المشتريات الذين يقومون بتقييم ترقيات المعدات، فإن فهم كيفية عمل هذه الآلات وتكاليفها الخفية وتأثيرها على التكلفة الإجمالية للملكية (TCO) أمر بالغ الأهمية قبل طلب عروض أسعار البائعين. يجب أن تنظر إلى ما هو أبعد من سعر الملصق. قم بتقييم كيفية تكامل النشر الآلي في النظام البيئي الإنتاجي الأوسع لديك. إن القيام بذلك يضمن لك اختيار التكنولوجيا المناسبة لتوسيع نطاق عملياتك بكفاءة.
التحول الأساسي: يحل المنشار الآلي CNC محل التغذية اليدوية للمواد وقياسها بمحاور قابلة للبرمجة ومدارة مؤازرة (X، Y، Z)، مما يضمن إمكانية التكرار الدقيق.
محرك ROI: يعمل القطع الأولي عالي الدقة على تقليل خردة المواد، والتعويض تلقائيًا عن شق الشفرة، ويقلل بشكل كبير من تآكل الأدوات في مراكز المعالجة النهائية.
قابلية التوسع: تسمح أنظمة CNC الحقيقية بوضع قائمة انتظار متعددة البرامج وتعديلات الزوايا المعقدة، مما يمهد الطريق لعمليات الإنتاج ذات التدخل المنخفض أو 'إطفاء الأضواء'.
التكاليف الخفية: يجب أن تأخذ الميزانية في الاعتبار ما هو أكثر من سعر الملصق الخاص بالجهاز، مع الأخذ في الاعتبار ترخيص برامج CAD/CAM، والشفرات المعدنية المتقدمة، والبنية التحتية لاستخراج الرقائق/الغبار.
إن فهم الأعمال الداخلية لمعدات النشر الآلية يساعدك على تعظيم إمكاناتها. تعتمد التكنولوجيا على مزيج سلس من الأجهزة الميكانيكية والتعليمات الرقمية.
في جوهره، يعمل منشار CNC مثل جهاز رسم بياني صناعي. بدلاً من القلم، يستخدم شفرة عالية السرعة. أنت تقدم الإحداثيات. يتحكم المحور X في طول التغذية. يقوم المحور Y والمحور Z بإدارة الزاوية والعمق. تقوم الآلة بتوصيل هذه النقاط باستخدام معدلات التغذية الدقيقة. فهو يزيل التخمين من مسارات القطع المعقدة.
يتطلب التصنيع الحديث خيطًا رقميًا. يتبع سير العمل من التصميم إلى القطع النهائي تسلسلًا صارمًا:
التصميم والكاميرا: يقوم المهندسون بإنشاء الجزء في برنامج التصميم بمساعدة الكمبيوتر (CAD). بعد ذلك، يقوم برنامج التصنيع بمساعدة الكمبيوتر (CAM) بترجمة هذا النموذج ثلاثي الأبعاد إلى مسارات أدوات محددة.
إنشاء G-Code: يقوم البرنامج بتحويل هذه المسارات إلى G-code. هذه هي اللغة الأصلية للجهاز. فهو يحدد سرعات التغذية وتفعيل المغزل والإحداثيات الدقيقة. على سبيل المثال، قد تستخدم رموز الصناعة القياسية G00 لتحديد المواقع بسرعة وG01 لتغذية القطع الخطي.
التعليمات الرقمية لا تعني شيئًا بدون أجهزة قوية. تستخدم الآلات الصناعية محركات مؤازرة ذات حلقة مغلقة ومجهزة بأجهزة تشفير. توفر أجهزة التشفير هذه تعليقات موضعية في الوقت الفعلي لوحدة التحكم. يتفوق نظام الحلقة المغلقة هذا بشكل كبير على محركات السائر ذات الحلقة المفتوحة. يقوم بتصحيح الأخطاء الموضعية الصغيرة على الفور أثناء التشغيل.
يعد التعويض التلقائي لخسارة Kerf بمثابة تغيير آخر في قواعد اللعبة. كل قطع يحول جزءًا صغيرًا من المادة إلى غبار. نحن نسمي هذا الشق. يقوم البرنامج تلقائيًا بحساب وإزاحة عرض الشفرة. ويضيف قيمة الشق هذه إلى طول التغذية تلقائيًا. القطعة المقطوعة النهائية تلبي الأبعاد الدقيقة. لا يتعين على المشغلين أبدًا إجراء عمليات حسابية يدوية.
يؤدي اختيار المستوى الخاطئ من الأتمتة إلى اختناقات في رأس المال الخامل أو المشغلين. يجب عليك تأطير هذا كمشكلة عمل حرجة. الإفراط في الاستثمار يحبس الأموال. نقص الاستثمار يحد من سقف الإنتاج الخاص بك.
| الميكانيكا الأساسية | لنوع الماكينة | هي الأنسب | لتبعية المشغل |
|---|---|---|---|
| شبه تلقائي | لقط هيدروليكي / هوائي. تغذية المواد يدويا. | أشكال غير منتظمة، وقضبان كبيرة جدًا، وأشواط منخفضة الحجم. | عالي. يحتاج إلى تدخل يدوي مستمر. |
| NC (التحكم الرقمي) | إدخال شاشة تعمل باللمس. مواد التغذية التلقائية. قطع أحادية المحور. | إنتاج متوسط إلى مرتفع الحجم بأطوال متطابقة. | واسطة. يتطلب إعداد الدفعة الأولية. |
| CNC كامل | تحكم برمجي كامل. تنفيذ متعدد المحاور. | تفاوتات صارمة، وخلطات معقدة، وإمكانية التتبع الرقمي. | قليل. يدعم عملية 'إطفاء الأنوار'. |
تعمل هذه الآلات على سد الفجوة بين العمل اليدوي والأتمتة الأساسية. إنهم يستخدمون الأنظمة الهيدروليكية أو الهوائية للتثبيت ونزول الشفرة. ومع ذلك، فإنها لا تزال بحاجة إلى تغذية المواد يدويًا. إنها الأفضل للأشكال غير المنتظمة للغاية أو القضبان الكبيرة جدًا التي يتجاوز حجمها 800 مم. تستفيد ورش الإصلاح المرنة ذات الحجم المنخفض أكثر من هذا الإعداد.
تقدم مناشير NC تناسقًا قابلاً للبرمجة. وهي تتميز بإدخالات الطول والكمية المستندة إلى الشاشة التي تعمل باللمس. تقوم الآلة بتغذية المواد تلقائيًا بناءً على هذه المعلمات. إنها ممتازة لإنتاج كميات متوسطة إلى عالية بأطوال متطابقة. إذا كان متجرك يقوم بإجراء عمليات قطع أحادية المحور بسيطة ومتكررة بشكل صارم، فإن ماكينة NC تقدم قيمة كبيرة.
هذه هي الطبقة العليا من القطع الآلي. أنها توفر التحكم البرمجي الكامل. تقوم هذه الآلات بتنفيذ عدة أطوال وزوايا ودفعات قطع مختلفة بشكل تسلسلي. يفعلون ذلك دون تدخل المشغل. إنها الأفضل لمتطلبات التسامح الصارمة، وغالبًا ما تعمل بزيادات 0.1 مم. تعتمد البيئات التي تتطلب تتبعًا صارمًا للعمليات الرقمية على أنظمة CNC الكاملة.
ليست كل المناشير الآلية تشترك في نفس البنية. يجب أن يتطابق التكوين المادي مع نوع المادة الأساسية لديك. يؤدي شراء نوع الإطار الخاطئ إلى حدوث اهتزاز مفرط وتبليد سريع للشفرة.
تتطلب السبائك القوية صلابة هيكلية هائلة. تم تصنيع المنشار الأوتوماتيكي CNC للخدمة الشاقة من الحديد الزهر فائق الصلابة. يستخدم البعض إطارات فولاذية ثقيلة. تمتص هذه الإطارات الثقيلة الاهتزازات الضارة أثناء القطع بعزم الدوران العالي. إذا قمت بقطع التيتانيوم، أو الإنكونيل، أو فولاذ الأدوات، فإن هذه الكتلة تعتبر حرجة. فهو يقلل من انحراف الشفرة أثناء دورات القطع الطويلة. يؤدي انجراف الشفرة إلى تدمير سبائك الفضاء أو السبائك الطبية الباهظة الثمن.
الحجم يحدد متطلبات مناولة المواد. يستهدف الفولاذ المنشار الآلي الكبير CNC الهيكلي والأنابيب كبيرة الحجم. كما أنها تتعامل مع الألواح الصناعية الكبيرة. تتميز هذه الآلات بناقلات أسطوانية للخدمة الشاقة. إنها تتكامل بسلاسة مع أنظمة معالجة المواد الآلية. يتطلب دفع شعاع I الصلب الضخم بنية تحتية متخصصة للتغذية والإخراج.

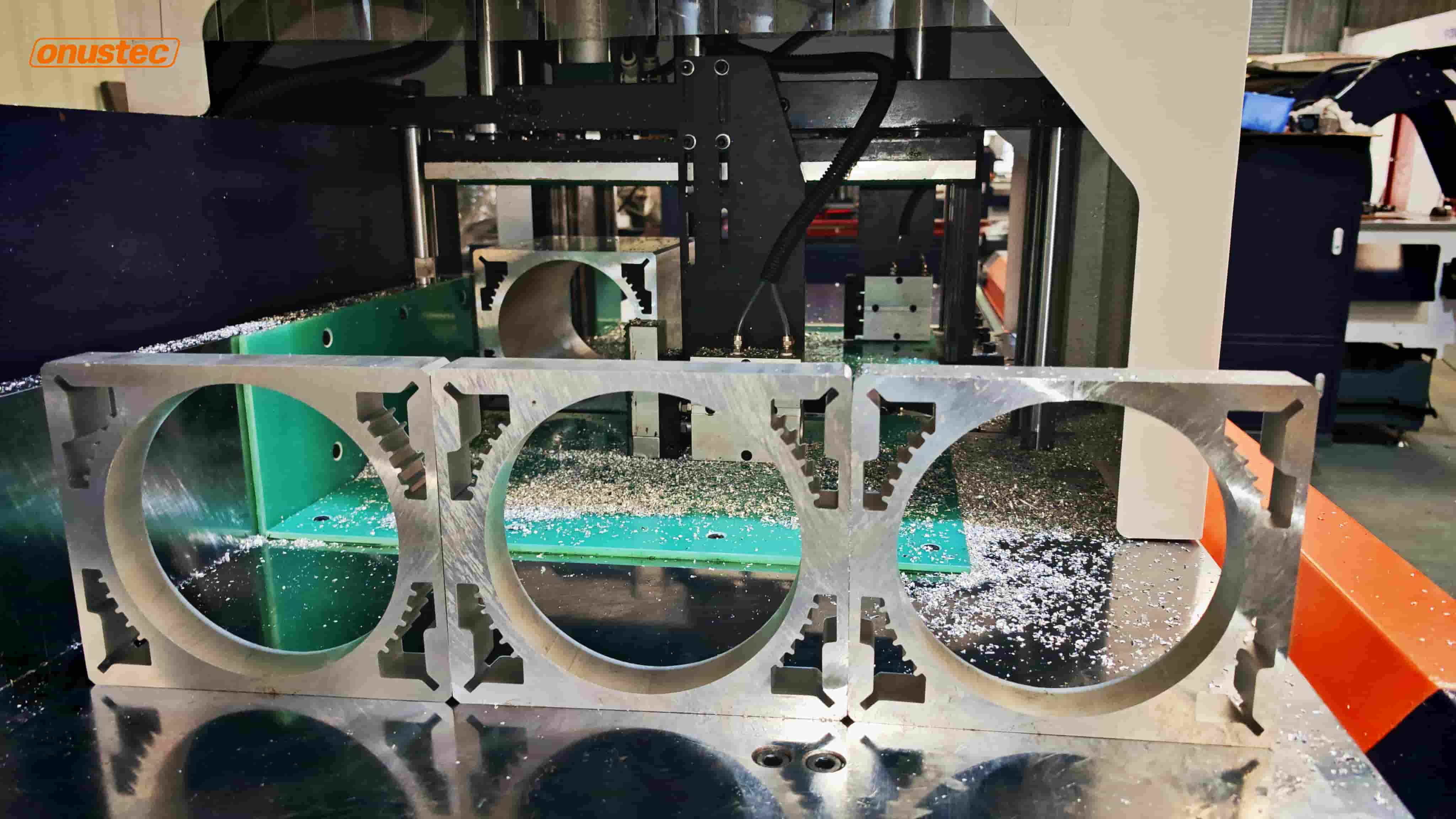

تتطلب المفاصل الهيكلية المعقدة مرونة زاوية. أو المنشار الآلي CNC متعدد الزوايا المنشار الآلي CNC ثلاثي المحاور يحل هذه المشكلة بشكل جميل. وهي مجهزة برؤوس منشار دوارة. ويستخدم البعض مناشير المواد الدوارة التي يتم التحكم فيها بواسطة برنامج CNC. وهذا يلغي حاجة المشغل إلى فتح رأس الماكينة وقياسها وتدويرها يدويًا لإجراء عمليات القطع المتري. إنها مثالية للتأطير المعماري وسحب الألمنيوم المعقدة.
يمكن أن يكون التنقل في كتالوجات البائعين أمرًا مرهقًا. يجب عليك تقييم الأجهزة بناءً على القدرات التقنية بدلاً من المطالبات التسويقية. التركيز على أنظمة التغذية والبرمجيات والسلامة والقيمة النهائية.
انظر عن كثب إلى كيفية قيام الآلة بنقل المخزون الخام. تأكد من أن نظام التغذية الآلي يطابق ملف تعريف المواد الخاص بك. تعمل التغذية الأسطوانية بشكل جيد مع الأشكال الهيكلية الطويلة. توفر الرؤوس المكوكية قبضة فائقة لمخزون القضبان المستديرة الملساء أو الثقيلة. يجب أن يتغلب نظام التغذية على الاحتكاك والوزن المحدد لموادك اليومية.
تعمل الأجهزة المستقلة على عزل بيانات الإنتاج الخاصة بك. قم بتقييم ما إذا كان الجهاز يدعم التحكم الرقمي المباشر (DNC). تحقق مما إذا كان يتكامل بسلاسة مع أنظمة ERP أو MES الخاصة بمنشأتك. تسمح الأجهزة المتصلة بالشبكة بتوزيع البرامج مركزيًا. وهذا يتتبع مقاييس الإنتاج في الوقت الفعلي، ويمنع الاختناقات قبل حدوثها.
السلامة الصناعية غير قابلة للتفاوض. ابحث عن مظاريف القطع المغلقة بالكامل. يمنع اكتشاف المواد المستندة إلى المستشعر الشفرة من التقدم إلى المساحة الفارغة. تعمل المراقبة التلقائية لشد الشفرة على إيقاف الماكينة في حالة انكسار الشفرة. تعمل هذه الميزات على تقليل معدلات حوادث المشغلين. كما أنها تخفض مسؤولية منشأتك بموجب معايير السلامة الصارمة.
أفضل الممارسات: قم دائمًا بإغلاق الأبواب المغلقة لإيقاف دوران عمود الدوران على الفور إذا تم فتحها أثناء الدورة.
فكر في المنشار كخطوة أولى في الطحن. قم بتقييم كيفية تأثير دقة المنشار على العمليات الثانوية. إن القطع الأولي الأنظف والأكثر دقة يعني مواجهة أقل للعمل لاحقًا. تقضي وقتًا أقل وتنفذ تغييرات أقل في الأدوات على مراكز الطحن CNC ذات 5 محاور الباهظة الثمن. يدفع المنشار تكاليفه عن طريق تحرير أغلى أجهزتك.
غالبًا ما تفشل مقترحات الإنفاق الرأسمالي عن طريق تجاهل الصورة الإجمالية. سعر الملصق الخاص بالجهاز هو مجرد خط الأساس. يجب عليك وضع ميزانية لعدة متغيرات مخفية لحساب عائد واقعي على الاستثمار.
يتطلب البرنامج استثمارًا مستمرًا. يجب على المشترين وضع ميزانية لمقاعد برامج CAD/CAM. غالبًا ما تحتاج إلى معالجات لاحقة مخصصة لإنشاء رمز G المحدد للمنشار. تؤثر رسوم صيانة البرامج السنوية أيضًا على ميزانية التشغيل السنوية.
تتطلب الآلات الصناعية دعمًا قويًا للمنشأة. تتطلب المعدات الثقيلة طاقة مستقرة ثلاثية الطور. أنت بحاجة إلى خطوط هواء مضغوط ذات قدرة عالية للتثبيت الهوائي. تعد ناقلات الرقائق القوية وأنظمة ترشيح سائل التبريد المخصصة أمرًا إلزاميًا. وبدون ذلك، ستختنق الآلة بسبب النفايات الخاصة بها.
يتم حرق القطع عالي السرعة من خلال الأدوات الرخيصة. ميزانية المواد الاستهلاكية المتميزة:
شفرات ثنائية المعدن: جيدة لقطع الفولاذ الطري للأغراض العامة.
شفرات من سبائك ذات رؤوس كربيد: ضرورية للحفاظ على مسارات القطع الضيقة على السبائك الفضائية الصلبة.
سوائل القطع الاصطناعية: مطلوبة لتبديد الحرارة بشكل مثالي وإخلاء الرقائق.
الشفرات الرخيصة تسبب بهتانًا مبكرًا وتزيد من انحراف الشفرة. استثمر في الأدوات عالية الجودة لحماية استثمارك في الماكينة.
الإهمال الميكانيكي يدمر عائد الاستثمار. تشير بيانات الصناعة إلى أن ما يقرب من 30% من أعطال الآلات ترجع إلى سوء الصيانة. لن تتمكن من تحقيق عائد استثمار حقيقي إلا من خلال تطبيق بروتوكولات صيانة صارمة. قم بإزالة حطام الدليل يوميًا. مراقبة صحة السوائل الهيدروليكية شهريًا. تأكد من شد الشفرة بشكل صحيح قبل كل تحول كبير. الصيانة الوقائية دائمًا أرخص من التوقف في حالات الطوارئ.
يؤدي الترقية إلى المنشار الآلي CNC إلى تغيير عملية إعداد المواد. إنه يغير العمل اليدوي الذي لا يمكن التنبؤ به إلى عملية قابلة للقياس الكمي ودقيقة للغاية ومعتمدة على البيانات. تعمل الماكينة المناسبة على التخلص من تخمينات المشغل، وتقليل خردة المواد باهظة الثمن، وتسريع عملية المعالجة النهائية.
قبل طلب عروض البائعين، اتخذ إجراءً داخليًا. قم بإجراء تدقيق صارم لمعدلات خردة المواد الحالية لديك. تتبع ساعات المشغل التي يقضيها في الإعدادات اليدوية. احسب وقت المعالجة الثانوي اللازم لإصلاح عمليات القطع الأولية الضعيفة. استخدم هذه المقاييس الملموسة كخط أساس لحسابات عائد الاستثمار. وباستخدام هذه البيانات، يمكنك بثقة اختيار آلة مصممة خصيصًا لتناسب حجم الإنتاج الخاص بك.
ج: يتيح منشار NC (التحكم العددي) للمشغلين إدخال المعلمات الأساسية مثل الطول والكمية عبر شاشة تعمل باللمس لإجراء عمليات القطع المتكررة. يستخدم منشار CNC برامج متقدمة ومحركات مؤازرة لتشغيل برامج معقدة ومتعددة الخطوات تشتمل على أطوال وسرعات وزوايا مختلفة تلقائيًا.
ج: عندما تقطع شفرة المنشار، فإنها تحول كمية صغيرة من المواد إلى غبار، يُعرف باسم الشق. يقوم برنامج CNC تلقائيًا بإضافة السماكة الدقيقة للشفرة إلى طول التغذية. وهذا يضمن أن القطعة النهائية القابلة للاستخدام تتوافق مع أبعاد CAD بشكل مثالي دون الحاجة إلى عمليات حسابية يدوية.
ج: ليس بالضرورة. في حين أن الأنظمة المعقدة متعددة المحاور المدمجة في مسارات عمل CAD/CAM الأكبر تستفيد من المبرمجين المهرة، فإن العديد من الأجهزة الحديثة تتميز ببرمجة المحادثة في الواجهة. يتيح ذلك للمشغلين القياسيين إعداد المهام المجمعة الأساسية بسهولة باستخدام المطالبات المرئية.
ج: بصرف النظر عن كون معدلات التغذية المبرمجة سريعة جدًا بالنسبة للمادة، فإن الإهمال الميكانيكي هو السبب الرئيسي. تتسبب أدلة الشفرة البالية، والشد غير المناسب للشفرة، وتراكم الحطام في انجراف الشفرة. يتجاوز هذا الانجراف الميكانيكي الدقة البرمجية للآلة تمامًا.
